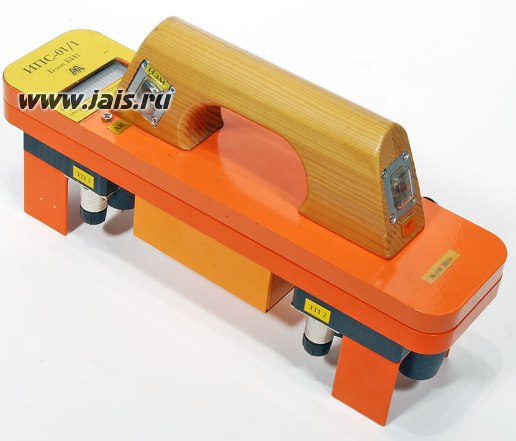

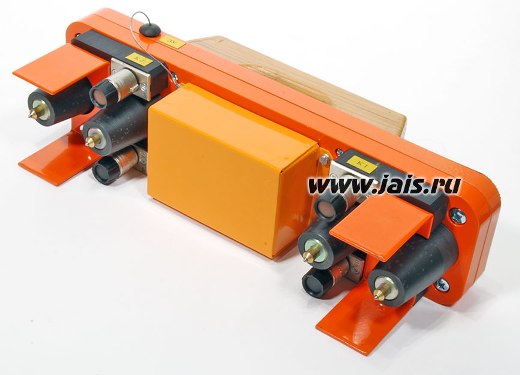

Измеритель переходного сопротивления рельсовых стыков ИПС-01
ИПС-01. Назначение
Измерители
ИПС-01 предназначены для измерения переходного сопротивления рельсовых стыков и
элементов подключения силовых электрических контактов (элементов подключения
дроссель-трансформаторов и дросселей), асимметрии тягового тока (тока и
коэффициента асимметрии).
ИПС-01. Область применения
Приборы имеют исполнения ИПС-01/1 и ИПС-01/2, отличающиеся областью применения.
Прибор в исполнении ИПС-01/1 предназначен для эксплуатации на участках железной
дороги с автономной и электрической тягой постоянного тока.
Прибор в исполнении ИПС-01/2 предназначен для эксплуатации на участках железной
дороги с автономной и электрической тягой переменного тока.
Приборы позволяют измерять следующие переходные сопротивления:
-рельсовый стык;
-рельс - штепсель дроссельной перемычки;
-штепсель -провод дроссельной перемычки;
-рельс - провод дроссельной перемычки;
-шина - вывод обмотки дросселя;
-шина - провод дроссельной перемычки;
-вывод обмотки дросселя - провод дроссельной перемычки;
-междроссельная перемычка - отсасывающий кабель электропитания.
ПриборыИПС-01/1 и ИПС-01/2могут
быть также использованы для измерения переходных сопротивлений других силовых
контактных соединений с конструктивными и электрическими параметрами,
допускающих применение приборов.
ПриборыИПС-01/1 и ИПС-01/2относятся
к переносным изделиям с питанием от встроенного аккумулятора инвариантного к
положению прибора при проведении измерений и транспортировке.
ИПС-01. Технические
характеристики
|
Диапазоны измерений:
|
|
переходного сопротивления
|
от 25 до 500 мкОм
от 0,5 до 10 мОм
|
|
тока асимметрии прибором
ИПС-01/1
|
от 0 до 120 А
|
|
тока асимметрии прибором
ИПС-01/2
|
от 0 до 20 А
|
|
коэффициента асимметрии прибором
ИПС-01/1
|
от 0 до 10 %
|
|
коэффициента асимметрии прибором
ИПС-01/2
|
от 0 до 5 %
|
|
Погрешность прибора при
измерении:
|
|
переходного сопротивления R и
|
±(5 мкОм + 0,025 R и )
±(0,02 мОм + 0,025 R и )
|
|
токов асимметрии
|
± 5 %
|
|
коэффициента асимметрии
|
± 0,5 %
|
|
Допустимое значение тягового
тока при проведении измерений:
|
|
при тяге постоянного тока
|
1000 А
|
|
при тяге переменного тока
|
300 А
|
|
Температурный рабочий диапазон
|
от минус 40 до плюс 50 °С
|
|
Количество измерений переходного
сопротивления между зарядами
аккумулятора, не менее:
|
|
при температуре плюс 20 °С
|
500
|
|
при температуре минус 20 °С
|
200
|
|
при температуре минус 40 °С
|
50
|
|
Габаритные размеры, мм:
|
|
блок измерительный
|
355х181х91
|
|
токовые клещи
|

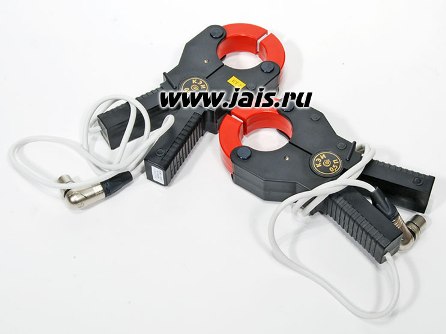

210х71х28
|
|
Масса, кг:
|
|
блок измерительный
|
3,5
|
|
токовые клещи
|
0,5
|
|
Жидкокристаллический индикатор
емкостью 2х16 знакомест
|

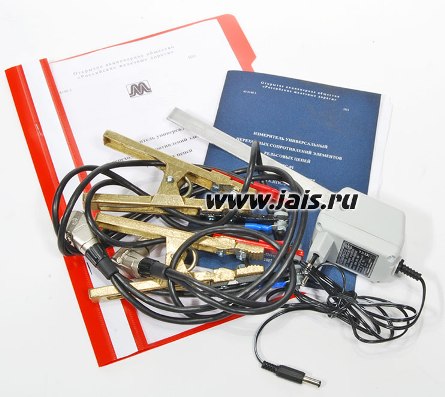

ИПС-01. Комплектность
|
