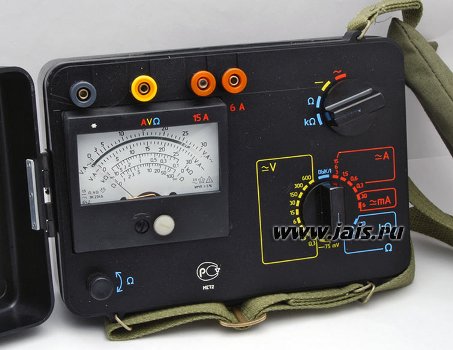

Ампервольтметр ЭК2346

ЭК2346. Назначение

Ампервольтомметр ЭК2346 в ударопрочном корпусе может применяться при ремонте, техническом обслуживании аппаратуры и устройств автоматики, в том числе, в полевых условиях эксплуатации.
Ампервольтомметр ЭК2346 предназначен для измерения:
- силы или напряжения постоянного тока;
- среднеквадратического значения силы или напряжения переменного тока (в режиме закрытого входа – без постоянной составляющей) в диапазоне частот от 25 до 10000 Гц;
- среднеквадратического значения напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50, 75 Гц;
- сопротивления постоянному току.

ЭК2346. Технические характеристики

Исполнение: пластмассовый корпус

Рабочая область частот: ЭК2346-1 25-10 000 Гц

ЭК2346-3  45-65 Гц

ЭК2346. Конечные значения пределов измерений:
- по постоянному напряжению: 75 мВ; 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В;
- по переменному напряжению: 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В;
- по постоянному и переменному току: 6; 30; мА; 0,3; 0,6; 1,5; 3; 6; 15 А;
- по сопротивлению постоянному току: 100 Ом; 10; 100 кОм.

ЭК2346.Предел допускаемого значения основной погрешности:
- по постоянному току и напряжению: ± 1,5 %;
- по переменному току и напряжению: ± 2,5 %;
- по сопротивлению: ± 2,5 %.

Встроенный автономный источник питания напряжением 4,5 В
- элемент 3R12 - 1 шт. или А316 - 3 шт.

Условия эксплуатацииЭК2346:
- диапазон рабочих температур, °С
при измерения тока или напряжения от минус 30 до 50
при измерении сопротивления от минус 20 до 45
- относительная влажность, % 90 (при 30 °С)
Степень защиты от внешних воздействий по ГОСТ 14254 IP42.
По устойчивости к механическим воздействиям приборыЭК 2346 относятся к группе 5 ГОСТ 22261-82.
Масса, кг 2,0
Габаритные размерыЭК2346, мм 200х250х100

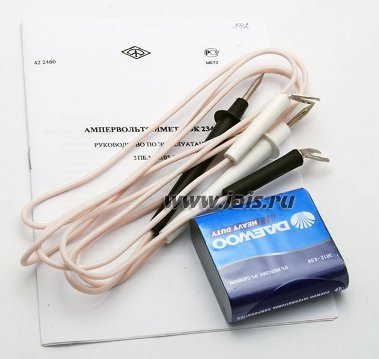

ЭК2346. Комплектность
