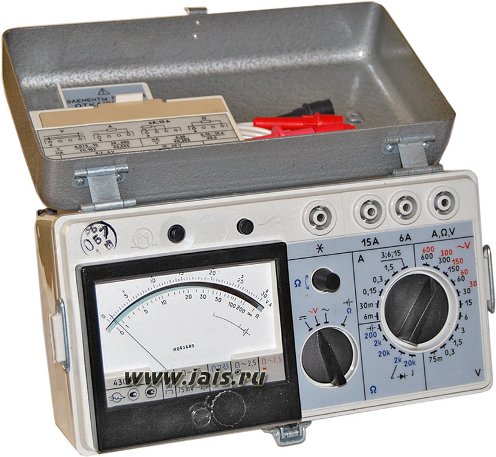

Прибор комбинированный 4306
(4306.1, 4306.2)
4306 (4306.1,
4306.2). Назначение
Заменяет
Ц4380М, ЭК4306 и имеет более широкие функциональные возможности.
4306
предназначен для измерения:
- силы
и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых
рельсовых цепей (в форме однополярных прямоугольных импульсов - с помощью
механического поводка);
- среднеквадратического
значения напряжения и силы переменного тока синусоидальной и несинусоидальной
форм с коэффициентом искажений до 30 % (далее сигналов сложной формы), в т.ч.
среднеквадратического значения силы и напряжения переменного тока сигналов
кодовых рельсовых цепей на частотах 25;
- 50
и 75 Гц (без учета пауз между импульсами - с помощью механического поводка),
среднеквадратического значения силы и напряжения переменного тока сигналов
тональных рельсовых цепей с амплитудой манипуляций 8 или 12 Гц в диапазоне
420-5555 Гц и фазоманипулированных сигналов на частоте 175 Гц;
- сопротивления постоянному
току.
Также обеспечивается измерение среднеквадратического значния сигналов кодовых
рельсовых цепей на частотах 25; 50 и 75 Гц с помощью электронного поводка.
Прибор 4306 применяется
при ремонте и эксплуатации технических средств железнодорожного транспорта, в
т.ч. устройств сигнализации, централизации и блокировки.
Прибор,
изготавливаемый для работы в макроклиматических районах с умеренно-холодным
климатом, имеет исполнение УХЛ 1.1 по ГОСТ 15150, при этом диапазон температур
рабочих условий применения от минус 30 до плюс 40 °С.
4306
(4306.1, 4306.2).Основные
параметры прибора
|
Измеряемая величина |
Диапазоны измерений (в скобках
класс точности) |
|
Сила постоянного тока |
6;30 мА;0,15;0,3;1,5;3;6;15 А
(±1,5 % (с механическим поводком
+ 5 %)) |
|
Сила переменного тока (с
электронным преобразователем
СКЗ) |
6; 30 мА;0,15;0,3;1,5;3;6;15 А
(±2,5 % (с механическим и
электронным поводком (4306. 1)
±5%))4306 |
|
Напряжение постоянного тока |
0,075;0,3;1,5;3;6;15;
30;60;150;300;600 В (±1,5 % (с
механическим поводком ± 5 %)) |
|
Напряжение с электронным
переменного преобразователем СКЗ |
0,075;0,3;1,5;3;6;15;30;60;150;300;600
В (±2,5 % (с механическим и
электронным поводком(4306. 1) ±5
%)) |
|
тока без электронного
преобразователя |
30;60;150;300;600 В (±2,5 % (с
механическим поводком ± 5 %)) |
|
Сопротивление постоянному току |
200Ом ;
2; 20; 200 кОм ;
2 МОм (±2,
5 % ) |
|
Входное сопротивление вольтметра |
до 30 В - 10 кОм /V;
от 60 В и выше - 2 кОм /V |
|
Частотный диапазон |
25; 45-1 75-1 000-3000-1
5000-30000 Гц (подчеркнутое-
нормальная область частот) |
|
Температура окружающей среды |
от минус 10 до +40 ° С |
|
Относительная влажность воздуха |
80 % при температуре 25 °С |
|
Электропитание |
3 (A3 16) х 1,5 В; потребление с
электронным преобразователем и
омметра не более 3 мА (200 Ом -10
мА) |
|
Габаритные размеры |
240x140x140 мм |
|
Масса, не более |
1,5 кг. |
|
Отличительные особенности |
Линейная шкала, отдельное гнездо
6 и 15 А, металлическая крышка с
ручкой для переноски и ремень,
пик-фактор от 1 до 3, закрытый
вход на переменном токе |
Информация
потребителю:
в соответствии с
нормативными документами на российских железных дорогах разрешен к эксплуатации
прибор модификации 4306.2 УХЛ 1.1
|
