Устройство контроля усилия стрелочного привода УКРУП-12ТЦ
УКРУП-12ТЦ. Назначение
Устройство контроля усилия стрелочных
приводов УКРУП-12ТЦ предназначено для выполнения прямого механического
измерения усилия, передаваемого от стрелочного электропривода с двигателями
постоянного или переменного тока на подвижные элементы стрелочных переводов, с
представлением на дисплее устройства полученных результатов измерений в
размерностях, указанных в международной системе единиц СИ для данного вида
измерений.

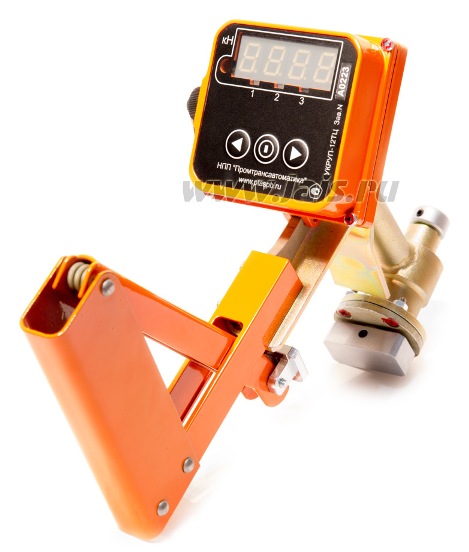

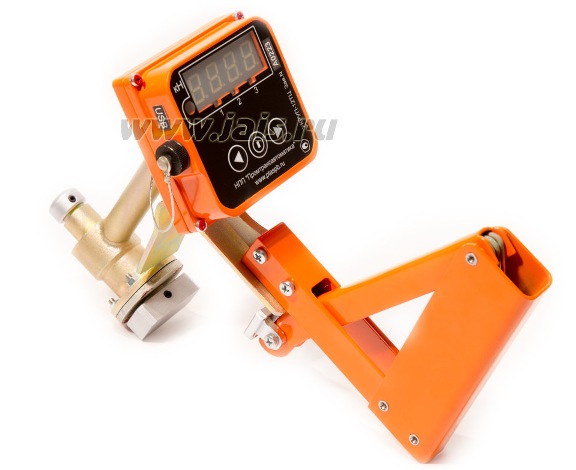

Устройство УКРУП-12ТЦ состоит из
блока с тензодатчиками, устанавливаемого между остряком стрелки и рамным
рельсом, блока с тензодатчиками, устанавливаемого на шибер или тягу привода, и
блока обработки и визуализации результатов измерений.
Устройство УКРУП-12ТЦ производит
регистрацию результатов измерений в накопителе прибора по команде записи,
задаваемой оператором, с одновременным представлением на дисплее измерительной
информации в цифровой форме в единицах соответствующих физических величин,
воздействующих на тензодатчики, а именно в килоньютонах.
Устройство УКРУП-12ТЦ является
автономным с питанием от встроенного аккумулятора. Заряд аккумулятора
производится через порт USB устройства от компьютера или от сети переменного
тока напряжением 220 В при помощи прилагаемого адаптера.
Данные измерений могут быть
переписаны в компьютер, на котором должно быть установлено прилагаемое
программное обеспечение. Результаты измерений отображаются на мониторе
компьютера в цифровой и графической форме в физических величинах. Прибор
подключается непосредственно к порту USB компьютера при помощи кабеля USB.
УКРУП-12ТЦ.Технические
характеристики
Диапазон измеряемых величин 0 –
15 кН
Диапазон допускаемых погрешностей
измеряемых величин 0,4 – 15 кН
Предел основной приведенной погрешности измерений по основному каналу не
превышает 2,5 %
Предел основной приведенной погрешности измерений по вспомогательному каналу не
превышает 10%
Время непрерывной работы не
менее 10 час
УКРУП-12ТЦ. Условия эксплуатации
температура окружающего воздухаот
минус 30 °С до плюс 50 °С
относительная влажность воздуха98
% при температуре 25 °С
атмосферное давление60
– 106,7 кПа (460 – 800 мм рт. ст.)
защищенностьIP64
по ГОСТ 14254-80
Масса устройства, кг, не более2,0
УКРУП-12ТЦ. Комплектность
|
