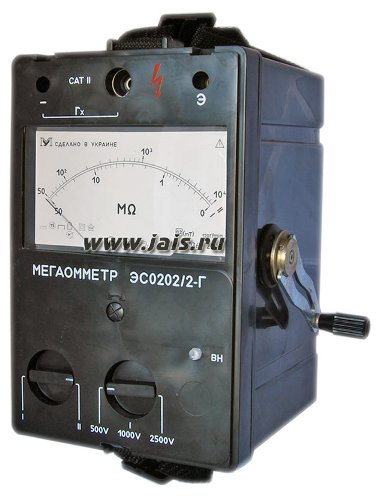

Мегаомметр ЭС0202/2Г
ЭС0202/2Г. Общие
данные
Мега омметры ЭС0202/2Г
предназначены для
измерения сопротивления изоляции кабелей. ПриборЭСО202/2Г также
пригоден для общего испытания сопротивления изоляции электрических и электронных
приборов. ПриборЭСО2020/2Г не
нуждается в операциях калибровки и установки нуля. Исполнение приборов ЭС0202/2Г- пылебрызгозащитное.
Защищены от
помех переменного тока частотой 50, 60 Hz..
ЭС0202/2Г. Особенности
Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80.
Пределы допускаемых значений основной относительной погрешности равны + 15% от
измеряемого значения.
Пределы допускаемых значений дополнительной погрешности мегомметров, вызванной
протеканием в измерительной цепи токов промышленной частоте: 500мкА для
ЭС0202/2Г, не должны превышать пределов основной относительной погрешности.
Время установления показаний не превышает 15 сек.
Режим работы мегомметров прерывистый: измерение - 1 мин, пауза - 2 мин.
Питание мегомметров ЭС0202/2Г
осуществляется от встроенного электромеханического генератора.
Энергопотребление от сети переменного тока, не более 10 ВА.
Скорость вращения рукоятки генератора должна быть (120 - 144) оборотов в минуту.
Рабочее положение - горизонтальное расположение плоскости шкалы.
ЭС0202/2Г.Технические
характеристики
|
Модель |
Диапазон измерений, МОм |
Выходное напряжение, В |
Источник питания |
|
ЭС0202/2Г |
0-10000 |
500 +/- 50
1000 +/- 100
2500 +/- 250 |
От генератора |
|
Общие |
|
погрешность измерений |
±15% от значения измеряемого
сопротивления |
|
Диапазон температур окружающей
среды |
-30° +50° С |
|
влажность |
90% при температуре +30° С |
|
габариты |
166х130х200 мм |
|
масса |
2 кг |
ЭС0202/2Г.Комплектность

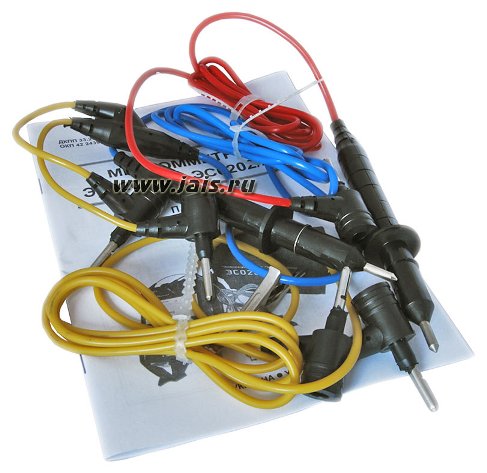

Комплект поставки ЭС0202/2Г:
1. Мегаомметр -1 шт.
2. Паспорт - 1шт.
3. Проводник - 1шт.

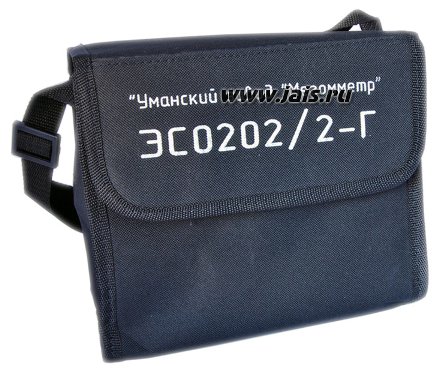

4. Сумка - 1 шт.
5. Шнур - 2 шт
ЭС0202/2Г.
Дополнительная информация:
1. Паспорт
на прибор ЭС0202/2Г
2. Таблица
замены новых измерительных приборов (ЭС0202/2Г) и приборов,
снятых с производства
|
Старая модель прибора
|
Новая модель
|
|
Мегомметр (мегаомметр) М4101,
М4100/1,2,3
|
Мегомметр (мегаомметр)
ЭС0202/1,1Г, ЭС0210/1, 1Г
|
|
Мегомметр (мегаомметр)
М4100/3,4,5
|
Мегомметр (мегаомметр)
ЭС0202/2,2Г, ЭС0210/2, 2Г
|
|
Мегомметр (мегаомметр)
Ф4102/1-1М
|
Мегомметр (мегаомметр)
ЭС0210/1,2
|
|
Мегомметр (мегаомметр)
Ф4102/2-1М
|
Мегомметр (мегаомметр)
ЭС0210/2,3
|
|
Измеритель Щ4120
|
Измеритель расстояния до места
повреждения кабеля ЦР0200
|
|
Измеритель сопротивления
заземления М416
|
Измеритель сопротивления
заземления Ф4103
|
|
Измерители Щ41160, ЭК0200
|
Измеритель ЦК0220 (новинка)
|
|
Измеритель М417
|
Измеритель Щ41160, ЭК0200
|
|
Прибор контроля изоляции
Ф419, ЭС0208
|
Прибор контроля изоляции Ф4106
|
|
Омметр щитовой М143
|
Омметр щитовой М419
|
|
Омметр М372
|
Омметр ЭС0212
|
|
