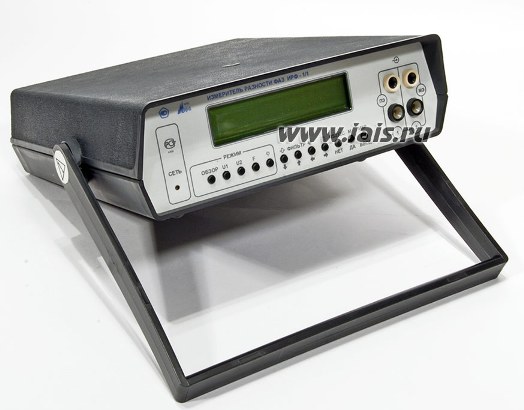

Измеритель разности фаз ИРФ-1/1
ИРФ-1/1. Общие данные
Измеритель
разности фаз ИРФ-1/1 предназначен
для измерения в режимах автономного и дистанционного управления следующих
параметров переменных напряжений, действующих как в обычных, так и в
гальванически развязанных цепях:
1) разности фаз двух синусоидальных напряжений;
2) среднеквадратического значения синусоидальных напряжений;
3) частоты переменного напяжения, действующего на входе "1" прибора.
Прибор ИРФ-1/1 обеспечивает
в обзорнрм режиме одновременное измерение разности фаз, частоты и
среднеквадратического значения синусоидального напряжения, действующего на входе
"1" прибора.
Прибор ИРФ-1/1 обеспечивает
также измерение разности фаз на фиксированных частотах 25, 50 и 75 Гц в условиях
воздействия помех, уровни которых не превышают уровни входных сигналов. На
рабочих частотах 25 и 75 Гц частота помехи равна промышленной частоте (50±1) Гц,
на рабочей частоте 50 Гц частота помехи равна (25±0,5) Гц или (75±1,5) Гц.
Прибор ИРФ-1/1 выдерживает
перегрузку переменным напряжением 300 В по каждому входу. В прибореИРФ-1 предусмотрена
возможность подсветки индикатора.
Питание прибора ИРФ-1/1 осуществляется
напряжением (220±22) В от сети промышленной частоты (50±2) Гц или при автономном
питании) от трех элементов типа "VARTA", каждый из которых имеет э.д.с. в
пределах от 1 до 1,5 В. Мощность, потребляемая прибором не превышает 5 Вт. Ток,
потребляемый от батареи при пониженном напряжении 3,1 В при выключенной
подсветке индикатора, не превышает 22 мА, при включенной подсветке - 300 мА.
Прибор обеспечивает измерение напряжения автономного источника питания с
точностью ± 0,1 В и с разрешающей способностью 0,01 В.
В приборе ИРФ-1/1 предусмотрен
сервисный режим записи, хранения и последующего чтения результатов измерений в
постоянной электрически перепрограммируемой памяти, что позволяет облегчить
работу оператора при измерениях в полевых условиях. Емкость такой "записной
книжки" составляет 1000 записей результатов измерений. Как запись, так и чтение
возможны с любого номера строки в пределах от 0 до 999.
Средняя наработка на отказ прибора не менее 20000 ч.
Средний срок службы - не менее 10 лет.
Прибор ИРФ-1/1 может
быть использован при определении амплитудно-частотных и фазо-частотных
характеристик различных низкочастотных электрических цепей, усилителей,
фильтров, аттенюаторов, трансформаторов и т.д.
ИРФ-1/1.
Технические характеристики
|
Диапазон рабочих частот при
измерении разности фаз, Гц |
20...5600 |
|
Диапазон входных напряжений, В |
0,1...250 |
|
Пределы измерения разности фаз,
градусы |
0...360 |
|
Устанавливаемая разрешающая
способность |
1 или 0,10 |
|
Предел допускаемой погрешности
равен |
± 10 |
|
Диапазон измерения среднеквадр. значений
напряжения, В |
от 0,2 до 250 |
|
Диапазон рабочих частот при
измерениии напряжения |
от 20Гцдо10
кГц |
|
Предел допускаемой относительной
погрешности измеренисинусоидального
напряжения на частотах: |
|
от 20 до 200 Гц |
± 2% |
|
свыше 200 Гц |
± 2,5% |
|
Разрешающая способность
измерения частоты в диапазоне
частот от: |
|
20 до 999,9 Гц |
0,1 Гц |
|
в остальном диапазоне |
1 Гц |
|
Предел допускаемой абсолютной
погрешности измерения частоты: |
|
на частотах от 20 до 999,9 Гц
равен |
± 0,2 Гц |
|
на частотах от 1 до 10 кГц равен |
± 2 Гц |
|
Время измерения разности фаз
прибора не превышает, с |
2 |
|
Входное активное сопротивление
прибора по обоим входам не менее |
300 кОм |
|
Температура окружающего воздуха,
°С |
от -10 до +40 |
|
Относительная влажность воздуха
при 40°С |
до 95% |
|
Масса прибора не более, кг |
1,9 |

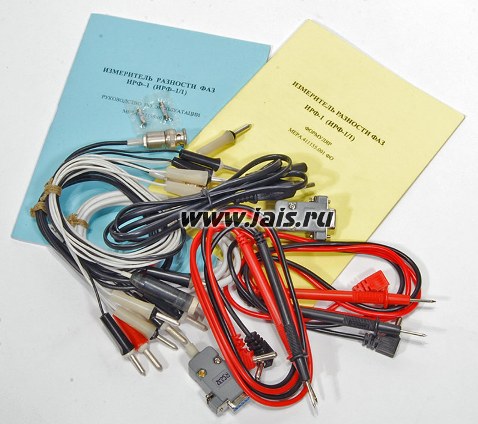

ИРФ-1/1. Комплектность
|
