Прибор контроля аппаратуры рельсовых цепей тональной частоты АПК-ТРЦ

АПК-ТРЦ. Назначение

 АПК-ТРЦ предназначен для контроля электрических параметров следующих типов аппаратуры ТРЦ при их производстве и эксплуатации:
 -путевых генераторов ГП3(31) и ГП4(41);
- путевых приёмников ПП(М), ПП1(М), ПП3(М), ПП31, ПП4, ПП41, ПРЦ4Л, ПРЦ4Л1 совместно с реле АНШ2-310, установленном в корпусе блока коммутации;
- путевых фильтров ФРЦ и ФПМ.

АПК-ТРЦ. Технические характеристики

АПК-ТРЦ функционирует совместно с персональным компьютером (далее ПК) типа ноутбук, либо настольного типа.
АПК-ТРЦ обеспечивает установку на входном разъёме блока коммутации фиксированных значений напряжения питания переменного тока частотой 50Гц, В: - 31,0; 35,0 и 38,0 (на генераторы ГП31, ГП41); - 31,5; 35,0 и 36,8 (на генераторы ГП3, ГП4); - 15,5; 17,5 и 19,0 (на приёмники ПП31, ПП41); - 15,8; 17,5 и 18,4 (на приёмники ПП, ПРЦ4Л, ПП3, ПП4).

   Пределы допускаемой относительной погрешности установки фиксированных значений напряжения переменного тока для питания генераторов и приёмников ±2,0%.
АПК-ТРЦ обеспечивает измерение силы переменного тока частотой 50 Гц в цепи питания генераторов (ГП3, ГП4, ГП31, ГП41) и приёмников (ПП, ПП1, ПРЦ4Л, ПРЦ4Л1, ПП31, ПП41) в диапазоне от 100 до 1300 мА. Пределы допускаемой относительной погрешности измерения силы переменного тока ±5,0%.
  АПК-ТРЦ обеспечивает измерение среднеквадратичес-кого значения напряжения гармонического синусоидального сигнала в диапазоне от 1,0 до 19,0 В в диапазоне от 8 до 5600 Гц. Пределы допускаемой относительной погрешности измерения среднеквадрати-ческого значения напряжения гармонического синусоидального сигнала ±2,0%.

  АПК-ТРЦ обеспечивает измерение среднеквадратического значения напряжения амплитудно-модулированного (АМ) сигнала в диапазоне от 0,5 до 9,5 В на частоте модулирующего сигнала 8 Гц, 12 Гц. Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения АМ сигнала ±4,0%.

АПК-ТРЦ обеспечивает измерение несущей частоты АМ сигнала, в контрольной точке генератора (ГП3, ГП4, ГП31, ГП41) в диапазоне от 420 до 5555 Гц. Пределы допускаемой относительной погрешности измерения несущей частоты АМ сигнала в контрольной точке генераторов ±0,01%.
АПК-ТРЦ обеспечивает измерение частоты следования импульсов модулирующего сигнала в контрольной точке генератора в диапазоне от 8 до 12 Гц. Пределы допускаемой относительной погрешности измерения частоты следования импульсов модулирующего сигнала в контрольной точке генератора ±0,1%.
АПК-ТРЦ обеспечивает отображение в графическом виде электрических параметров сигналов, формируемых на выходе генератора (ГП3, ГП4, ГП31, ГП41): - осциллограммы АМ сигнала; - спектрограммы АМ сигнала.
  АПК-ТРЦ обеспечивает непрерывную генерацию гармонического синусоидального сигнала в диапазоне частот от 8 до 5600 Гц. Пределы допускаемой относительной погрешности установки частоты ±0,05%; напряжение выходного сигнала генератора от 0,2 до 3,5 В; пределы допускаемой относительной погрешности установки напряжения выходного сигнала ±2,0%.
  АПК-ТРЦ обеспечивает формирование АМ сигнала с частотой следования импульсов модулирующего сигнала 8 Гц, 12 Гц (период модуляции 125мс; 83,3мс). Пределы допускаемой относительной погрешности установки частоты следования импульсов модулирующего сигнала ±0,5 %; напряжение выходного АМ сигнала генератора в диапазоне от 0,15 до 3,2 В на нагрузке 150±50 Ом и 6 В на нагрузке 510±51 Ом; пределы допускаемой относительной погрешности установки напряжения выходного сигнала ±4,0 %.
  АПК-ТРЦ обеспечивает измерение сопротивления фильтра приемника в диапазоне от 100 до 200 Ом. Пределы допускаемой относительной погрешности измерения сопротивления фильтра приёмника ±2,5%.
  АПК-ТРЦ обеспечивает измерение среднеквадратического напряжения АМ сигнала на входе приемника в диапазонах от 0,3 до 2,0 В для ПП, ПП3, ПП31 и от 0,1 до 0,6 В для ПРЦ4Л, ПП4, ПП41, при котором происходит замыкание контактов электромагнитного реле. Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения АМ сигнала на входе приемника ±4,0%.
  АПК-ТРЦ обеспечивает автоматическое изменение напряжения АМ сигнала на входе приемников от 0,05 до 2,0 В.
  АПК-ТРЦ обеспечивает регистрацию и отображение амплитудно-частотной характеристики фильтров приемников.
  АПК-ТРЦ обеспечивает измерение электрической ёмкости конденсаторов в фильтрах типа ФПМ в диапазоне от 0,05 до 3,0 мкФ. Пределы допускаемой относительной погрешности измерения электрической ёмкости конденсаторов в фильтрах типа ФПМ ±5%.
  Прибор обеспечивает измерение силы переменного тока в резонансной цепи фильтров ФПМ 8,9,11 и ФПМ 11,14,15 в диапазоне от 200 до 1300 мА. Пределы допускаемой относительной погрешности измерения силы переменного тока в проверяемых цепях фильтров ФПМ ±5%.
  АПК-ТРЦ обеспечивает измерение среднеквадратического значения напряжения АМ сигнала от 20 до 40 В на нагрузке сопротивлением 510±51 Ом в диапазоне частот от 8 до 5600 Гц. Пределы допускаемой относительной погрешности измерения среднеквадратического значения переменного напряжения АМ сигнала на выходе фильтра ±4,0 %.
  АПК-ТРЦ сохраняет свои характеристики в пределах норм, установленных ТУ при напряжении питания от сети переменного тока 220±22 В. Время установления рабочего режима не более 10 минут.
  АПК-ТРЦ сохраняет свои характеристики в пределах норм, установленных ТУ при непрерывной работе в течение 8 часов.
Мощность, потребляемая блоками АПК-ТРЦ, не превышает 70ВА.

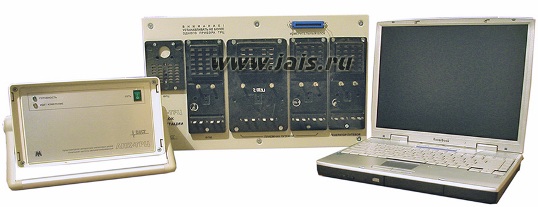

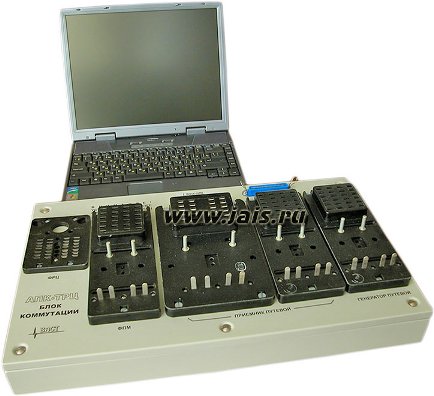

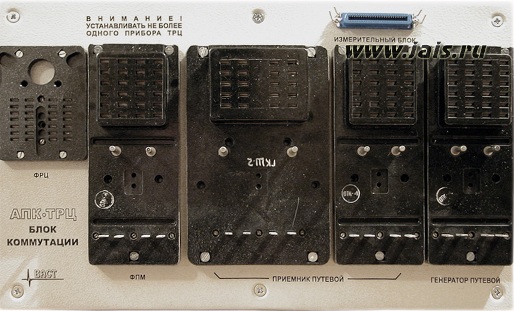

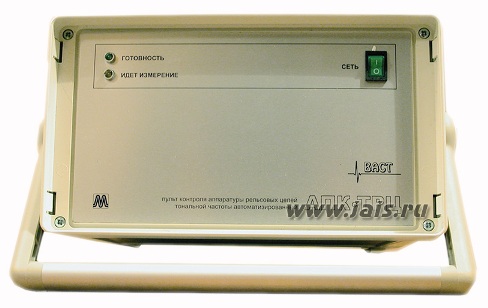

Конструктивно прибор выполнен в виде двух отдельных блоков с габаритами: блок измерительный, не более300х300х200мм;блок коммутации, не более 500х300х150 мм.
Масса АПК-ТРЦ: блок измерительный, не более 5,0 кг; блок коммутации, не более 11,0кг.
