Описание
Технические данные

Наименование:
DTNVR */**/5

Тип:
УЗИП серии DTNVR 5

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена DTNVR */**/5:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTNVR 5

DTNVR */**/5

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN = 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IN=5 А. Imax(8/20)=2, 2.5, 4.5, 6.5, 8 кА. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTNVR */**/5, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR */**/5, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе оксидно-цинковых варисторов.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN=5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=2, 2.5, 4.5, 6.5, 8 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTNVR */**/5:

DTNVR 5 - устройство для защиты оборудования слаботочных цепей с номинальным током IN= 5 А, размещено в корпусе для крепления на DIN-рейку 35 мм;

* - количество защищаемых пар проводников - 1, 2;

** - номинальное рабочее напряжение - UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC;

5 - номинальный ток, А.

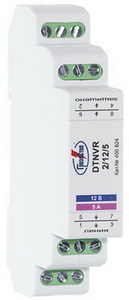

Пример: DTNVR 2/24/5 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 24 В DC, номинальный ток IN= 5 А.

Схемы:

схема электрическая принципиальная DTNVR 1/**/5

схема электрическая принципиальная DTNVR 2/**/5

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики Количество защищаемых пар	1	DTNVR 1/12/5	DTNVR 1/24/5	DTNVR 1/30/5	DTNVR 1/48/5
Технические характеристики Количество защищаемых пар	2	DTNVR 2/12/5	DTNVR 2/24/5	DTNVR 2/30/5	DTNVR 2/48/5
Номинальное рабочее напряжение DC	UN	12 В	24 В	30 В	48 В
Макс. длительное рабочее напряжение DC	UC	14,4 В	28 В	36 В	58 В
Номинальный ток	IN	5 А	5 А	5 А	5 А
С2 Максимальный разрядный ток (8/20)	Imax	2 кА	2 кА	2 кА	2,5 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при In	Up	74 В	118 В	148 В	188 В
Уровень напряжения защиты при 1 кВ/мкс	Up	29 В	60 В	72 В	112 В
Уровень напряжения защиты при Imax	Up	130 В	166 В	188 В	264 В
Время срабатывания	tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Паразитная емкость	С	10 нФ	10 нФ	10 нФ	10 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Номер по каталогу		400 823	400 833	400 843	400 853
		400 824	400 834	400 844	400 854

Технические характеристики Количество защищаемых пар	1	DTNVR 1/60/5	DTNVR 1/80/5	DTNVR 1/110/5	DTNVR 1/220/5
Технические характеристики Количество защищаемых пар	2	DTNVR 2/60/5	DTNVR 2/80/5	DTNVR 2/110/5	DTNVR 2/220/5
Номинальное рабочее напряжение DC	UN	60 В	80 В	110 В	220 В
Макс. длительное рабочее напряжение DC	UC	75 В	96 В	132 В	275 В
Номинальный ток	IN	5 А	5 А	5 А	5 А
С2 Максимальный разрядный ток (8/20)	Imax	4.5 кА	6.5 кА	8 кА	8 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при In	Up	204 В	272 В	364 В	620 В
Уровень напряжения защиты при 1 кВ/мкс	Up	128 В	192 В	256 В	440 В
Уровень напряжения защиты при Imax	Up	326 В	460 В	656 В	920 В
Время срабатывания	tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Паразитная емкость	С	10 нФ	10 нФ	10 нФ	10 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Номер по каталогу		400 863	400 873	400 883	400 893
		400 864	400 874	400 884	400 894

Технические характеристики Количество защищаемых пар	1	DTNVR 1/350/5
Технические характеристики Количество защищаемых пар	2	DTNVR 2/350/5
Номинальное рабочее напряжение, DC	UN	350 В
Макс. длительное рабочее напряжение, DC	UC	380 В
Номинальное рабочее напряжение, AC	UN	230 В
Макс. длительное рабочее напряжение, AC	UC	275 В
Номинальный ток	IN	5 А
С2 Максимальный разрядный ток (8/20)	Imax	8 кА
Номинальный разрядный ток (8/20)	In	1 кА
Уровень напряжения защиты при In	Up	650 В
Уровень напряжения защиты при 1 кВ/мкс	Up	520 В
Уровень напряжения защиты при Imax	Up	960 В
Время срабатывания	tA	< 30 нc
Скорость передачи данных		1 Мбит/с
Паразитная емкость	С	10 нФ
Рабочая температура	υ	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1
Номер по каталогу		405 061
		405 062
