| УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. Uo = 24 В DC. IL= 2 А. Imax(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Робр.= 1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений. Возможность подключения экрана кабеля через газонаполненный разрядник. |
|
|
УЗИП DTNVR 2FM 24/90/2 G, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
|
|
|
|

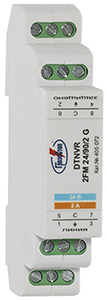

УЗИП серии DTNVR 2FM 24/90/0.5 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uо линия-линия = 24 В DC, Uо линия-экран = 70 В DC,номинальный ток IL=2 А.
- Способны пропускать суммарный импульсный ток In(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).
|
| |
Структура наименования DTNVR *FM **/***/2 G:
DTNVR 2 - устройство для защиты оборудования слаботочных цепей с номинальным током IL=2 А, размещено в корпусе для крепления на DIN-рейку 35 мм;
2 - количество защищаемых пар проводников;
FM - схема защиты при которой вторая ступень защиты изолирована от земли и в защищаемые цепи недопустимо внесение дополнительных сопротивлений;
** - номинальное рабочее напряжение линия-линия Uo= 24 В DC;
*** - статическое напряжение пробоя разрядника линия-экран Uo=90 В DC;
G - экран кабеля подключается через газонаполненный разрядник.
|
|
|
|
|
схема электрическая принципиальная DTNVR 2FM **/***/2 G
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
| сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008) |
|
|
Теория и особенности применения:
|
|
|
|
Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).
|
|
Применяются для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений, например откалиброванных модулей аналогового ввода для подключения термопар и т.д.
|
|
|
| |
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
| |
|
Технические характеристики
|
|
DTNVR 2FM 24/90/2 G
|
|
Количество защищаемых пар
|
|
2
|
|
Номинальное рабочее напряжение линия-линия DC
|
Uo
|
24 В
|
|
Макс. длительное рабочее напряжение линия-линия АС/DC
|
UC
|
20/30 В
|
Макс. длительное рабочее напряжение линия-экранАС/DC
|
UC
|
50/70 В
|
|
Статическое напряжение пробоя разрядника линия-экран (при скорости нарастания 100 В/с)
|
|
90 В ± 20%
|
|
|
IL
|
2 А
|
|
Устойчивость к переменному току, линия-РЕ
|
|
10 А
|
|
D1 Суммарный импульсный ток (10/350)
|
Iimp
|
5 кА
|
|
D1 Импульсный ток (10/350), линия-РЕ
|
Iimp
|
2.5 кА
|
|
С2 Суммарный импульсный ток (8/20), линия-РЕ
|
In
|
20 кА |
|
С2 Импульсный ток (8/20), линия-РЕ
|
In
|
10 кА
|
|
С2 Импульсный ток (8/20), линия-линия
|
In
|
600 A
|
|
С2 Максимальный разрядный ток (8/20), экран-PE
|
Imax
|
20 кА
|
|
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия
|
Up
|
< 60 В
|
|
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE
|
Up
|
< 700 В
|
|
Уровень напряжения защиты при Iimp, линия-PE
|
Up
|
< 350 В
|
|
Уровень напряжения защиты при In, линия-линия
|
Up
|
< 60 В
|
|
Уровень напряжения защиты при In, линия-PE
|
Up
|
< 800 В
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
|
Рppm
|
1500 Вт
|
Время срабатывания, линия-линия
|
tA
|
< 1 нc
|
Время срабатывания, линия-PE
|
tA
|
< 100 нc
|
|
Скорость передачи данных
|
|
10 Мбит/с
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
Материал корпуса
|
|
Polyamide PA6
|
|
Цвет корпуса
|
|
серый
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
|
Масса
|
|
90 гр.
|
|
Номер по каталогу
|
|
405 072
|
|
|
