Наименование:
DTNVR 4FС **/***/0.5 G

Тип:
УЗИП серий DTNVR F, FM, FC

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNVR 4FС **/***/0.5 G:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DTNVR F, FM, FC

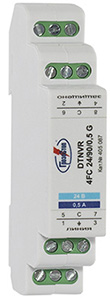

DTNVR 4FС **/***/0.5 G





Габаритный чертеж DTR 485/12 G


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых проводников 4. Uo = 24 В DC. IL= 0.5 А. Imax(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Робр.= 1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты независтмых цепей передачи данных, контроля и измерения. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых проводников 4, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uо линия-линия = 24 В DC, Uо линия-экран = 70 В DC,номинальный ток IL=0.5 А.
- Способны пропускать суммарный импульсный ток In(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

 Структура наименования DTNVR *FС **/***/0.5 G:
DTNVR 0.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=.05,  размещено в корпусе для крепления на DIN-рейку 35 мм;
4 - количество защищаемых проводников;
FС - схема защиты при которой уравнивание потенциалов цепей независимых друг от друга происходит относительно экрана;
** - номинальное рабочее напряжение линия-линия Uo= 24 В DC;
*** - статическое напряжение пробоя разрядника линия-экран Uo=90 В DC;
G - экран кабеля подключается через газонаполненный разрядник.

Схемы:
схема электрическая принципиальная DTNVR 4FС **/***/0.5 G

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).
Применяются для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений, например откалиброванных модулей аналогового ввода для подключения термопар и т.д.


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики

DTNVR 4FC 24/90/0.5 G
Количество защищаемых проводников

4
Номинальное рабочее напряжение линия-линия DC
Uo
24 В
Макс. длительное рабочее напряжение линия-линия АС/DC
UC
20/30 В
Макс. длительное рабочее напряжение линия-экранАС/DC
UC
50/70 В
Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)

90 В ± 20%
Номинальный ток
IL
0.5 А
Устойчивость к переменному току, линия-РЕ

10 А
D1 Суммарный импульсный ток (10/350)
Iimp
5 кА
D1 Импульсный ток (10/350), линия-РЕ
Iimp
2.5 кА
С2 Суммарный импульсный ток (8/20), линия-РЕ
In
20 кА
С2 Импульсный ток (8/20),  линия-РЕ
In
10 кА
С2 Импульсный ток (8/20), линия-линия
In
600 A
С2 Максимальный разрядный ток (8/20), экран-PE
Imax
20 кА
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия
Up
< 80 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE
Up
< 700 В
Уровень напряжения защиты при Iimp, линия-линия
Up
< 80 В
Уровень напряжения защиты при Iimp, линия-PE
Up
< 350 В
Уровень напряжения защиты при In, линия-линия
Up
< 120 В
Уровень напряжения защиты при In, линия-PE
Up
< 800 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
Время срабатывания, линия-линия
tA
< 1 нc
Время срабатывания, линия-PE
tA
< 100 нc
Скорость передачи данных

10 Мбит/с
Вносимое сопротивление в линию
R
4.7 Ом
Рабочая температура
υ
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
Монтаж

DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
Материал корпуса

Polyamide PA6
Цвет корпуса

серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
Масса

90 гр.
Номер по каталогу

405 087
