DTR ** A, DTR ** A-L УЗИП серии DTR A / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование: DTR ** A, DTR ** A-L
Тип: УЗИП серии DTR A
ТУ: ТУ 3428-002-79740390-2007
Краткое тех. описание: –
Цена DTR ** A, DTR ** A-L: Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП
серии DTR A

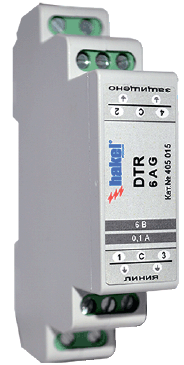

DTR ** A, DTR ** A-L
|
|
УЗИП в корпусе
для установки на
DIN-рейку 35 мм.
Количество
защищаемых пар
проводников 1. Uo=
6, 12, 24, 30,
48, 60, 110, 170
В DC. IL=100
мА. Imax(8/20)=10,
20 кА.
В УЗИП
применяются
TVS-диоды с Ррpm=1500
Вт. Скорость
передачи данных
10 Мбит/с.
Возможность
подключения
экрана кабеля. |
|
УЗИП серии DTR ** A(-L) ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTR ** A(-L), ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты DTR ** A выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Первая ступень защиты DTR ** A-L выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 110, 170 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10, 20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов напрямую.
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала земли.
|
|
|
Структура наименования DTR ** A-L:
DTR - устройство для защиты оборудования слаботочных цепей с номинальным током IL=100 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;
** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 110, 170 В DC.
A - устройство для защиты оборудования от заноса высокого потенциала со стороны высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения скоростью передачи данных 10 Мбит/с;
L- первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА
G - экран кабеля подключается к РЕ через газонаполненный разрядник.
Пример: DTR 6 A - УЗИП для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -1, номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Экран кабеля подключается к системе уравнивания потенциалов напрямую.
|
|
|
схема электрическая принципиальная DTR ** A, DTR **A-L
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
Теория и особенности применения:
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
Технические характеристики
|
|
|
|
|
|
|
DTR 6 A |
DTR 12 A |
DTR 24 A |
DTR 30 A |
Количество защищаемых пар
|
|
1
|
|
|
|
Номинальное рабочее напряжение DC
|
Uo
|
6 В
|
|
|
30 В
|
Макс. длительное рабочее напряжение DC
|
UC
|
7 В
|
13,5 В
|
28 В
|
33 В
|
|
IL
|
100 мА
|
|
|
|
С2 Максимальный разрядный ток (8/20),линия-РЕ
|
Imax
|
20 кА / 10 кА
|
|
|
|
Номинальный разрядный ток (8/20),линия-РЕ
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
|
Уровень напряжения защиты при In
|
|
18 В
|
28 В |
43 В |
49 В
|
Уровень напряжения защиты при Imax
|
|
51 В
|
|
|
|
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами |
Рppm
|
|
|
|
|
|
tA
|
|
|
|
|
Скорость передачи данных
|
|
10 Мбит/с
|
|
|
|
Вносимое сопротивление на линию
|
R
|
2,2 Ом
|
2,2 Ом
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
IP 20
|
IP 20
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
Цвет корпуса
|
|
серый
|
серый
|
серый
|
серый
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
Масса
|
|
110 гр.
|
|
|
|
Номер по каталогу
|
|
400 043
|
400 044
|
400 049
|
400 050
|
|
|
405 024
|
405 025
|
405 026
|
405 027
|
|
|
Технические характеристики
|
|
|
|
|
|
|
DTR 48 A |
DTR 60 A |
DTR 110 A |
DTR 170 A |
Количество защищаемых пар
|
|
1
|
|
|
|
Номинальное рабочее напряжение DC
|
Uo
|
48 В
|
|
|
170 В
|
Макс. длительное рабочее напряжение DC
|
UC
|
53 В
|
70 В
|
128 В
|
185 В
|
|
IL
|
100 мА
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
|
|
|
20 кА / 10 кА
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
|
Уровень напряжения защиты при In
|
|
86 В
|
100 В |
186 В |
385 В
|
Уровень напряжения защиты при
Imax
|
Up
|
115 В
|
125 В
|
210 В
|
564 В
|
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
|
|
|
|
|
|
tA
|
|
|
|
|
Скорость передачи данных
|
|
10 Мбит/c
|
|
|
|
Вносимое сопротивление на линию
|
|
2,2 Ом
|
2,2 Ом
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
IP 20
|
IP 20
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
Цвет корпуса
|
|
серый
|
серый
|
серый
|
серый
|
Категория в соответствии с ГОСТ Р 54986-2012 |
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
|
|
|
|
|
Номер по каталогу
|
|
400 051
|
400 052
|
400 054
|
|
|
|
405 028
|
405 029
|
405 031
|
405 032
|
|
|
