DTR */** A-L G УЗИП серии DTR A / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DTR */** A-L G

Тип:
УЗИП серии DTR A

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTR */** A-L G:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR A

DTR */** A-L G

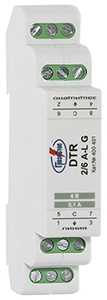

Габаритный чертеж DTR ** A G




УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1. Uo= 6, 12, 24, 30, 48, 60, 110, 170 В DC. IL=100 мА. Imax(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Ррpm=1500 Вт. Скорость передачи данных 10 Мбит/с. Возможность подключения экрана кабеля напрямую или через газонаполненный разрядник.

УЗИП серии DTR */** A-L G ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR */** A-L G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты DTR */** A-L G выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Ррpm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 110, 170 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов напрямую или через газонаполненный разрядник (клемма С).
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала земли.


Структура наименования DTR */** A-L G:
DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм;
2 - количество защищаемых пар информационных проводников;
**  - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 110, 170 В DC;ёЙФФФ1Ё
A - устройство для защиты оборудования от заноса высокого потенциала со стороны высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения скоростью передачи данных 10 Мбит/с;
L-  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА
G - экран кабеля подключается к РЕ через газонаполненный разрядник.

Пример: DTR 6 A-L G - УЗИП для защиты оборудования слаботочных цепей,  размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -1, номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Экран кабеля подключается  к системе уравнивания потенциалов напрямую или через газонаполненный разрядник.

Схемы:
схема электрическая принципиальная DTR ** A-L G
схема электрическая принципиальная DTR 2/** A-L G

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTR 6 A-L G
DTR 12 A-L G
DTR 24 A-L G
DTR 30 A-L G
2
DTR 2/6 A-L G
DTR 2/12 A-L G
DTR 2/24 A-L G
DTR 2/30 A-L G
Номинальное рабочее напряжение DC
Uo
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20),линия-РЕ
Imax
20 кА
20 кА
20 кА
20 кА
С2 Максимальный разрядный ток (8/20),экран-PE
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20),линия-РЕ
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при In
Up
18 В
28 В
43 В
49 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
63 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нc
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

10 Мбит/с
10 Мбит/с
10 Мбит/с
10 Мбит/с
Вносимое сопротивление на линию
R
2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

115 гр.
115 гр.
115 гр.
115 гр.
Номер по каталогу

400 060
400 061
400 062
400 063


400 401
400 082
400 403
400 405

Технические характеристики
 Количество защищаемых пар
1
DTR 48 A-L G
DTR 60 A-L G
DTR 110 A-L G
DTR 170 A-L G
2
DTR 2/48 A-L G
DTR 2/60 A-L G
DTR 2/110 A-L G
DTR 2/170 A-L G
Номинальное рабочее напряжение DC
Uo
48 В
60 В
110 В
170 В
Макс. длительное рабочее напряжение DC
UC
53 В
70 В
128 В
185 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20)
Imax
20 кА
20 кА
20 кА
20 кА
С2 Максимальный разрядный ток (8/20),экран-PE
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
158 В
252 В
Уровень напряжения защиты при In
Up
86 В
100 В
186 В
385 В
Уровень напряжения защиты при
Imax
Up
115 В
125 В
210 В
564 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Ррpm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

10 Мбит/c
10 Мбит/с
10 Мбит/с
10 Мбит/с
Вносимое сопротивление на линию

2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

115 гр.
115 гр.
115 гр.
115 гр.
Номер по каталогу

400 064
400 069
400 071
400 072


400 407
400 409
400 413
400 415
