Наименование:
DTR */**/1500-L

Тип:
УЗИП серии DTR

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена DTR */**/1500-L:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR

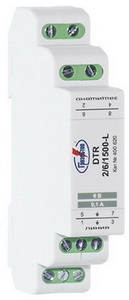

DTR */**/1500-L

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=100 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTR */**/1500-L ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR */**/1500-L ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTR */**/1500-L:

DTR - устройство для защиты оборудования слаботочных цепей с номинальным током IL=100 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;

* - количество защищаемых пар проводников, 1 или 2;

** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC;

1500 - вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт;
L - первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DTR 2/6/1500-L - устройство для защиты оборудования слаботочных цепей с номинальным током IN=100мА, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.

Схемы:

схема электрическая принципиальная DTR 1/**/1500, DTR 1/**/1500-L

схема электрическая принципиальная DTR 2/**/1500, DTR 2/**/1500-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

DTR */6/1500-L - защита линий интерфейса RS 485 со скоростью передачи данных до 1 Мбит/с.

DTR */24/1500-L - защита линий интерфейса RS 232.

DTR */30/1500-L - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART.

DTR */T/1500-L - защита телефонных линий.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики Количество защищаемых пар	1	DTR 1/6/1500-L	DTR 1/12/1500-L	DTR 1/24/1500-L	DTR 1/30/1500-L
Технические характеристики Количество защищаемых пар	2	DTR 2/6/1500-L	DTR 2/12/1500-L	DTR 2/24/1500-L	DTR 2/30/1500-L
Номинальное рабочее напряжение DC	Uo	6 В	12 В	24 В	30 В
Макс. длительное рабочее напряжение DC	UC	7 В	13,5 В	28 В	33 В
Номинальный ток	IL	100 мА	100 мА	100 мА	100 мА
D1 Общий импульсный ток (10/350)	Iimp	5 кА	5 кА	5 кА	5 кА
D1 Импульсный ток (10/350) линия/PE	Iimp	2,5 кА	2,5 кА	2,5 кА	2,5 кА
С2 Максимальный разрядный ток (8/20)	Imax	20 кА	20 кА	20 кА	20 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	10 В	19 В	34 В	44 В
Уровень напряжения защиты при In	Up	18 В	28 В	43 В	49 В
Уровень напряжения защиты при Imax	Up	51 В	54 В	63 В	84 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 30 нc	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление на линию	R	2,2 Ом	2,2 Ом	2,2 Ом	2,2 Ом
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.
Номер по каталогу		400 619	400 629	400 639	400 649
		400 620	400 630	400 640	400 650

Технические характеристики Количество защищаемых пар	1	DTR 1/48/1500-L	DTR 1/60/1500-L	DTR 1/80/1500-L	DTR 1/110/1500-L
Технические характеристики Количество защищаемых пар	2	DTR 2/48/1500-L	DTR 2/60/1500-L	DTR 2/80/1500-L	DTR 2/110/1500-L
Номинальное рабочее напряжение DC	Uo	48 В	60 В	80 В	110 В
Макс. длительное рабочее напряжение DC	UC	53 В	70 В	94 В	128 В
Номинальный ток	IL	100 мА	100 мА	100 мА	100 мА
D1 Общий импульсный ток (10/350)	Iimp	5 кА	5 кА	5 кА	5 кА
D1 Импульсный ток (10/350) линия/PE	Iimp	2,5 кА	2,5 кА	2,5 кА	2,5 кА
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА	10 кА	10 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	67 В	84 В	108 В	158 В
Уровень напряжения защиты при In	Up	86 В	100 В	158 В	186 В
Уровень напряжения защиты при Imax	Up	115 В	125 В	197 В	210 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/c	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление на линию		2,2 Ом	2,2 Ом	2,2 Ом	2,2 Ом
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.
Номер по каталогу		400 659	400 669	400 679	400 689
		400 660	400 670	400 680	400 690

Технические характеристики Количество защищаемых пар	1	DTR 1/T/1500-L
Технические характеристики Количество защищаемых пар	2	DTR 2/T/1500-L
Номинальное рабочее напряжение DC	Uo	170 В
Макс. длительное рабочее напряжение DC	UC	185 В
Номинальный ток	IL	100 мА
С2 Максимальный разрядный ток (8/20)	Imax	20 кА
Номинальный разрядный ток (8/20)	In	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	252 В
Уровень напряжения защиты при In	Up	385 В
Уровень напряжения защиты при Imax	Up	564 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт
Время срабатывания	tA	< 30 нс
Скорость передачи данных		1 Мбит/c
Вносимое сопротивление на линию		2,2 Ом
Паразитная емкость	С	1,5 нФ
Рабочая температура	υ	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1
Масса		70 гр./140 гр.
Номер по каталогу		400 699
		400 700
