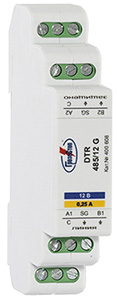

| УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1. UN= 12 В. IN=250 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначено для защиты линии последовательного интерфейса RS-485. Возможность подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник. |
|
|
УЗИП DTR 485/12 G , ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
|
|
|
|
УЗИП серии DTR 485/12 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2.5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 12 В DC, номинальный ток IL=250 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник.
|
| |
Структура наименования DTR 485/12 G:
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS 485 скоростью передачи данных 10 Мбит/с;
12 - номинальное рабочее напряжение Uо= 12 В DC;
G - экран кабеля подключается через газонаполненный разрядник.
|
|
|
|
|
схема электрическая принципиальная DTR 485/12 G
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
| сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008) |
|
|
Теория и особенности применения:
|
|
|
|
Защита оборудования от перенапряжений со стороны портов RS-485
|
|
|
| |
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
| |
|
|
|
Технические характеристики
|
DTR 485/12 G
|
|
Количество защищаемых пар
|
1
|
|
Номинальное рабочее напряжение DC, Uо
|
12 В
|
|
Макс. длительное рабочее напряжение DC, UC
|
13,5 В
|
|
|
250 мА
|
|
С2 Максимальный разрядный ток (8/20), Imax линия-РЕ
|
20 кА
|
|
С2 Максимальный разрядный ток (8/20), Imax экран-PE
|
10 кА
|
Номинальный разрядный ток (8/20), In линия-РЕ
|
1 кА
|
|
Уровень напряжения защиты при 1 кВ/мкс, Up линия-линия
|
20 В
|
|
Уровень напряжения защиты при In, Up линия-линия
|
28 В
|
|
Уровень напряжения защиты при In, Up линия-РЕ
|
431 В
|
|
Уровень напряжения защиты при In, Up экран-РЕ
|
504 В
|
Уровень напряжения защиты при Imax, Up линия-линия
|
|
|
Уровень напряжения защиты при Imax, Up линия-РЕ
|
292 В
|
Уровень напряжения защиты при Imax, Up экран-РЕ
|
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
|
|
|
|
|
|
Скорость передачи данных
|
10 Мбит/с
|
|
Вносимое сопротивление на линию, R
|
2,2 Ом
|
|
Паразитная емкость, С
|
1,5 нФ
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
|
Монтаж
|
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников
|
0,25-2,5 мм²
|
|
Материал корпуса
|
Polyamide PA6
|
|
Цвет корпуса
|
серый
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
A2, B2, C2, C3, D1
|
|
Масса
|
90 гр.
|
|
Номер по каталогу
|
400 608
|
|
