GS3+0 (DS)

Тип:
УЗИП класса I+II

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена GS3+0 (DS):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II

GS3+0 (DS)


GS3+0 (DS)

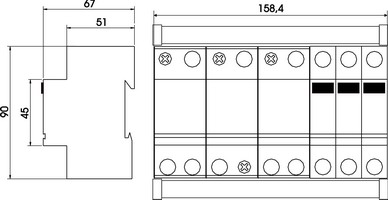

Габаритный чертеж GS3+0 (DS)


Трехфазные УЗИП класса I+II комбинированного типа для сетей с системой заземления типа TN-C. UN = 400/230 В. Iimp(L/PEN) (10/350)= 50 кА.


УЗИП серии GS3+0 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном вводе электропитания.


GS3+0 (DS), ТУ 3428-002-79740390-2007 – УЗИП класса I+II комбинированного типа, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), на основе угольных разрядников и варисторов.
• Устройство комбинированного типа включающее в себя скоординированные по времени срабатывания УЗИП на основе угольных разрядников HS50-50 и УЗИП на основе варисторов PIII400 (DS).
• Выпускается на номинальное рабочее напряжение UN= 230 В.
• Предназначено для защиты фазных проводников L/PEN при воздушном вводе электропитания.
• Способно отводить импульсы тока Iimp(10/350)=50 кА.
• Обеспечивает уровень напряжения защиты при Iimp Up<1300 В.
• Применяется в сетях с системами заземления типа TN-С.

Схемы:
принципиальные схема УЗИП GS3+0 DS
схема подключения для сетей с системой заземления типа TN-C
визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I+II

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
GS3+0 DS

GS3+0
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
I+II
Вид защиты
L/PEN
Номинальное рабочее напряжение, UN
230 В AC
Макс. длительное рабочее напряжение, UC
275 В AC
Импульсный ток Iimp(10/350), L/PEN
50 кА
Коммутируемый заряд Q, L/PEN
25 A×сек
Удельная энергия W/R, L/PEN
600 кДж/Ом
Временное перенапряжение  UT, L/PEN
335 В / 5 сек
Уровень напряжения защиты при Iimp, Up
<1,3 кВ
Номинал защитного предохранителя
125 A  gG

Допустимый ток короткого замыкания, Ip
80 кА
Рабочая температура, υ
-40°C - +80°C
Время срабатывания tA, L/PEN
< 25 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP 20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников

- жесткий одножильный
35 мм2
- гибкий множильный
25 мм2
Материал корпуса
 Polyamide PA6
Цвет корпуса
синий, желтый
Cрок эксплуатации
100 000 ч
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В
Масса
1200 гр.
Номер по каталогу
10 105

10 104
