УЗИП
оборудования локальных
вычислительных сетей 5E/6-ой
категории. |
|
|
| |
УЗИП
серии HAKELNET
4/250M 6cat, ТУ
3428-002-79740390-2007 предназначены
для защиты от импульсных
перенапряжений (грозозащита,
защита от электростатических
разрядов и др.) оборудования
локальных вычислительных сетей
5E/6-ой категории в пределах 1A(Б) -
2 зон молниезащиты в
соответствии с МЭК 62305.

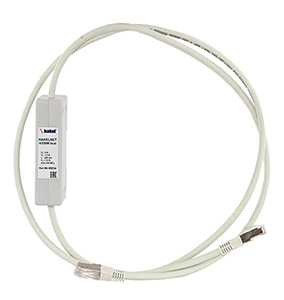

- Состоит из корпуса для
установки на 35 мм DIN-рейку и
патчкордов сетевого кабеля, с
обжатыми на его концах разъемами
RJ45.
- Длина патчкордов (a+b<3 м)
определяется заказчиком.
- Защита 4-х пар линий передачи
данных, выполненных на витой
паре.
- Присоединение к шине
заземления осуществляется через
контакт на обратной стороне
корпуса и DIN-рейку 35 мм.
- В УЗИП применяются TRANSIL
диоды с временем срабатывания
несколько наносекунд. |
|
|
|
|
|
схема электрическая принципиальная HAKELNET 4/250M 6cat
|
подключение
проводников в
разъеме RJ45 в
соответствии с
EIA/TIA 568, тип
В
|
|
|
|
|
|
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний |
|
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
|
Дополнительные принадлежности:
|
|
прибор для диагностики УЗИП TESTER H2
|
| |
Технические характеристики
|
|
HAKELNET 4/250M 6cat |
|
Количество защищаемых пар
|
|
4
|
|
Номинальное рабочее напряжение DC
|
UN
|
6 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
7,2 В
|
|
|
IN
|
200 мА
|
|
Вид защиты
|
|
линия-линия, линия-PE
|
|
Несущая частота
|
|
250 МГц
|
С2 Номинальный разрядный ток (8/20) линия-линия
|
In
|
20 А
|
С2 Номинальный разрядный ток (8/20) линия-PE
|
In
|
20 А
|
C3 Уровень напряжения защиты при 1 кВ/мкслиния-линия
|
|
|
C3 Уровень напряжения защиты при 1 кВ/мкслиния-PE
|
|
|
|
Максимальное затухание
|
|
<3 дБ на частоте 250 Мгц
|
|
Паразитная емкость линия-линия
|
С
|
<5 пФ
|
|
Паразитная емкость линия-РЕ
|
С
|
<5 пФ
|
|
Рабочая температура
|
υ
|
-20°C - +60°C
|
|
|
tA
|
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
|
Пары линий передачи данных
|
|
RJ45/RJ45 1/2, 3/6, 4/5, 7/8
|
|
Длина патчкордов
|
|
определяется заказчиком, a+b<3 м
|
|
Материал корпуса
|
POLYAMID PA6
|
|
Соответствует
|
|
Кат. 6, ИСO/МЭК 11801
|
|
Тестировано
|
|
МЭК 61643-21:2000 |
|
Номер по каталогу
|
|
45034
|
|
|
