HGS100 EB


Сделать заказ >>>

 Поиск в каталоге:

HGS100 EB Разделительные искровые разрядники / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
HGS100 EB

Тип:
Разделительные искровые разрядники

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена HGS100 EB:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
Разделительные искровые разрядники
Разделительные искровые разрядники

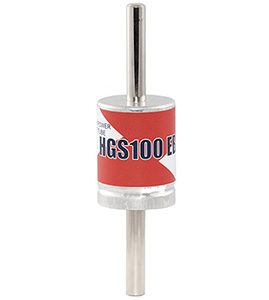

HGS100 EB







Разделительный разрядник для уравнивания потенциалов. Iimp(10/350)= 100 кА. Применяется в системах молниезащиты.

 Разделительный разрядник HGS100 EB, ТУ 3428-002-79740390-2007 предназначен для уравнивания потенциалов между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом.

HGS100 EB, ТУ 3428-002-79740390-2007 – УЗИП на основе газонаполненного разрядника.
• Способен отводить импульсы тока Iimp (10/350)=100 кА.
• Предназначен для внутренней и внешней установки.
• Устанавливается в помещениях с повышенной влажностью, под землей.

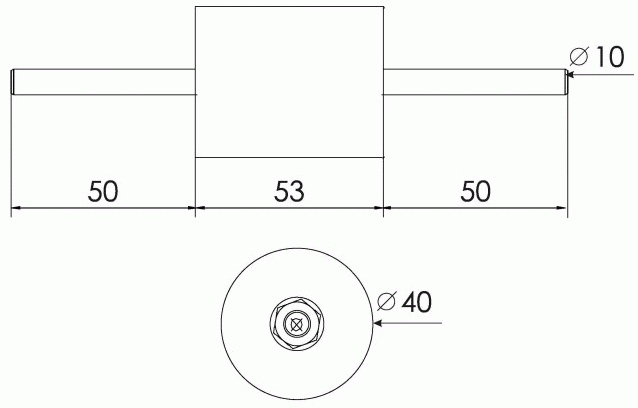

• Для подключение разрядника применяются проводники из нержавеющей стали сечением 10 мм² длиной 50 мм.

Защитное действие разрядника основано на пробое газового промежутка волной перенапряжения, при котором металлические части находящиеся под разными потенциалами кратковременно соединяются между собой, тем самым исключается возможность пробоя изолятора.
При достижении напряжение напряжения пробоя, сопротивление разрядника резко падает с величины >1 ГОм до 0,001 ÷ 0,002 Ом и из-за ионизации газа происходит дуговой разряд. После окончания воздействия перенапряжения разрядник восстанавливает свое высокое сопротивление и разрывает соединение.

Область применения:
- молниезащитное уравнивание потенциалов в соответствии с МЭК 61024-1;
- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с МЭК 60364-5-54;
- системы внешней молниезащиты;
- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

Схемы:
схема электрическая принципиальная HGS100 EB

Сертификаты:
сертификат соответствия №ТС RU C-RU.МЛ02.В.00230 Устройств защиты от импульсных перенапряжений требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".
сертификат соответствия №РОСС RU.AB28.H18151  разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
HGS100 EB
DC- напряжение пробоя
400 - 750 В DC
AC- напряжение пробоя (50 Гц), Uaw
275 - 450 В АС
Динамическое напряжение пробоя при крутизне 5 кВ/мкс - для 99% проведенных испытаний
импульсным напряжением 6 кВ с формой импульса 1,2/50 мкс
<1000 В
Максимальный разрядный ток (8/20), Imax
150 кА
Номинальный разрядный ток (8/20), In
75 кА
Импульсный ток (10/350), Iimp
100 кА
Коммутируемый заряд, Q
50 A×сек
Удельная энергия, W/R
2500 кДж/Ом
Сопротивление изоляции при 100 В DC, Ri
> 1 ГОм
Емкость на частоте 1 МГц, С
5 пкФ
Материал корпуса
Двухкомпонентный герметизирующий компаунд / металлическая оболочка, устойчивая к климатическим воздействиям
Рабочая температура, υ
-40°C - +90°C
Степень защиты в соответствии с ГОСТ 14254
IP 66
Cрок эксплуатации
не менее 10 лет
Масса
320 гр.
Номер по каталогу
10 009
