Описание
Технические данные

Наименование:
HGS100 Ex, HGS100 Ex IP67

Тип:
Разделительные искровые разрядники

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена HGS100 Ex, HGS100 Ex IP67:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
Разделительные искровые разрядники
Разделительные искровые разрядники

HGS100 Ex, HGS100 Ex IP67

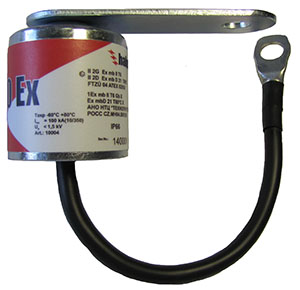

HGS100 Ex

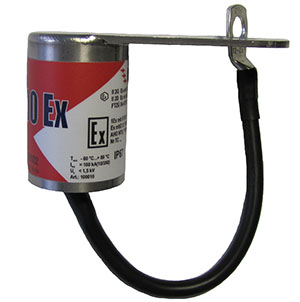

HGS100 Ex IP67

Взрывозащищенные разделительные разрядники для уравнивания потенциалов во взрывоопасных зонах. Iimp(10/350)=100 кА. Применяется в молниезащите и трубопроводных системах.

Разделительный разрядник HGS100 Ex (IP67), ТУ 3428-002-79740390-2007 предназначен для уравнивания потенциалов во взрывоопасных зонах между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом.

HGS100 Ex (IP67), ТУ 3428-002-79740390-2007 – УЗИП на основе газонаполненного разрядника.
• Способен отводить импульсы тока Iimp (10/350)=100 кА.
• Применяется во взрывоопасных зонах помещений и наружных установок, где возможно образование паро- и газовоздушных взрывоопасных смесей категории II и групп Т1 – Т6 по ГОСТ Р МЭК 60079-20-1-2011, в соответствии с присвоенной маркировкой взрывозащиты 1Ex mb II T6 Gb X, ГОСТ IEC 60079-14-2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах.
• Применяется в зонах помещений и наружных установок, опасных по воспламенению горючей пыли, в соответствии с присвоенной маркировкой взрывозащиты Ex mb IIIC T800C Db X, ГОСТ IEC 60079-14 – 2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах.
• Для подключение разрядника применяется медный проводник сечением 25 мм² длиной 200 мм с клеммным наконечником d=13 мм и монтажная пластина с отверстием d=13 мм.

• По согласованию возможно изменение длины проводника.

• Соответствует стандартам ГОСТ Р МЭК 60079-0 – 2011, ГОСТ Р МЭК 60079-18 – 2012.

• Соответствует п.12.2 «Временных технических требований к вставкам (муфтам) электроизолирующим», утвержденным ОАО «Газпром» 28.04.2010 г. .

Защитное действие разрядника основано на пробое газового промежутка волной перенапряжения, при котором металлические части находящиеся под разными потенциалами кратковременно соединяются между собой, тем самым исключается возможность пробоя изолятора.

При достижении напряжение напряжения пробоя, сопротивление разрядника резко падает с величины >1 ГОм до 0,001 ÷ 0,002 Ом и из-за ионизации газа происходит дуговой разряд. После окончания воздействия перенапряжения разрядник восстанавливает свое высокое сопротивление и разрывает соединение.

Область применения:

HGS 100 Ex (IP67) предназначено для уравнивания потенциалов во взрывоопасных зонах между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом:

- молниезащитное уравнивание потенциалов в соответствии с IEC 62305-3 (2010);

- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с ГОСТ Р 50571.5.54 - 2011;

- изолирующие вставки, изолирующие фланцевые соединения трубопроводов, находящиеся под катодной защитой;

- заземленные конструкции объекта и трубопроводы, находящиеся под катодной защитой;

- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

Обеспечение взрывозащиты:

Взрывозащищенность разделительного разрядника обеспечивается взрывозащитой вида «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012 и выполнением его конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011, а именно:

- электрические элементы разделительного разрядника HGS 100 Ex (IP67) заключены в оболочку со степенью защиты от внешних воздействий IP66 (IP67) с толщиной стенки более 0,5 мм;

- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием в заливке воздушных полостей, трещин, отслоений, что соответствует требованиям ГОСТ Р МЭК 60079-18-2012;

- температура нагрева наружной поверхности оболочек изделий не превышает допустимую для температурных классов Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды;

- постоянно подсоединенный кабель введен в оболочку и залит компаундом;

- механическая прочность оболочки разрядника соответствует требованиям ГОСТ Р МЭК 60079-0 – 2011;

- соблюдением специальных условий безопасного применения при эксплуатации, которые описаны в п. 1.6 РЭ.

Специальные условия безопасного применения «Х»:

Знак «Х» в маркировке взрывозащищенного разделительного разрядника HGS 100 Ex (IP67) указывает на его безопасное применение, заключающееся в следующем:

• запрещается включение разрядника в цепи L-N, L-PEN, L-PE;

• место подключения должно быть очищено от грязи и краски;

• разрядник должен крепиться к оборудованию таким образом, чтобы не допускать перегиба кабеля;

• при повреждении корпуса разрядника запрещается его дальнейшее использование.

Схемы:

схема электрическая принципиальная HGS100 Ex

Сертификаты:

сертификат соответствия №ТС RU C-RU.МН04.В.00285 Взрывозащищенные разделительные разрядники типов HGS100 Ex, HGS100 Ex IP67 и ГСР100 Ex требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

сертификат соответствия №ТС RU C-RU.МЛ02.В.00230 Устройств защиты от импульсных перенапряжений требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".

сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

Технические характеристики	HGS100 Ex	HGS100 Ex IP67
Категория размещения	внутреннее/наружное	внутреннее/наружное
Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011	1Ех mb II T3 Gb X или 1Ех mb II T6 Gb X	1Ex mb II T6 Gb X, Ex mb IIIC T800C Db X
Класс импульсного тока согласно МЭК 62561-3:2012	H	H
Статическое напряжение пробоя, U_{пб.стат}	400 - 750 В	400 - 750 В
Динамическое напряжение пробоя при крутизне 5 кВ/мкс - для 99% проведенных испытаний импульсным напряжением 6 кВ с формой импульса 1,2/50 мкс, U_пб.дин	<1500 В	<1500 В
Максимальный разрядный ток (8/20), Imax	150 кА	150 кА
Номинальный разрядный ток (8/20), In	75 кА	75 кА
Импульсный ток (10/350), Iimp	100 кА	100 кА
Коммутируемый заряд, Q	50 A×сек	50 A×сек
Удельная энергия, W/R	2500 кДж/Ом	2500 кДж/Ом
Уровень напряжения защиты, Up	<1500 В	<1500 В
Сопротивление изоляции при 100 В DC, Ri	> 1 ГОм	> 1 ГОм
Емкость на частоте 1 МГц, С	5 пкФ	5 пкФ
Материал корпуса	двухкомпонентный герметизирующий компаунд / сталь с никелированным покрытием	двухкомпонентный герметизирующий компаунд / нержавеющая сталь
Рабочая температура, υ	-60°C - +80°C	-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 66	IP 67
Cрок службы	10 лет	10 лет
Масса	535 гр.	475 гр.
Габаритные размеры, мммммм	118.551.561	11744.566
Номер по каталогу	10 004	100 010
