Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей постоянного тока

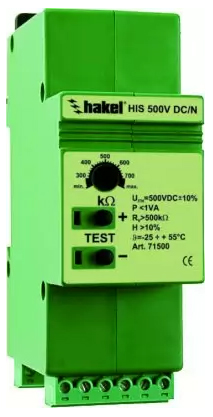

HIS 500V DC/N



HIS **V DC/N, ТУ 4220-004-79740390-2009 - серия приборов контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:

• Выпускаются на напряжение контролируемой сети UIT=500, 570, 600, 650 В DC.

• Обеспечивают срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки R_CRIT= 300-700, -, 400-800, - кОм.

• Контакты дистанционной сигнализации коммутировать нагрузку 250 В АС, 2 А.



Приборы контроля сопротивления изоляции серии HIS ** V DC/N предназначены для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью приборов производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования приборов на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.

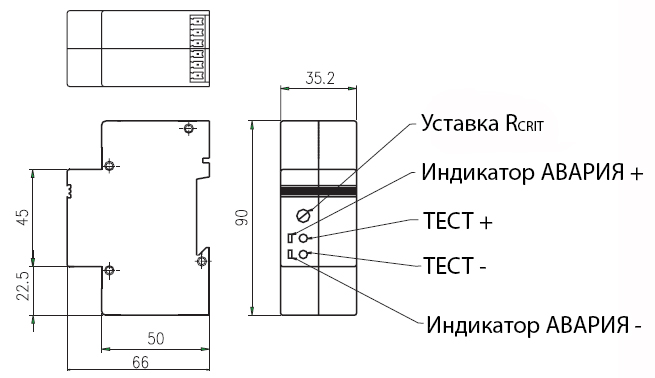

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня R_CRIT, происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ (FAILURE). Кроме того, на лицевой панели прибора загораются индикаторы АВАРИЯ+ (FAILURE+) или АВАРИЯ- (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции. Там же расположены кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначенные для проверки функционирования прибора.



Регулятор, размещенный на лицевой панели прибора,  позволяет устанавливать значения контролируемого сопротивления изоляции R_CRIT с точностью ± 20 % . Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению R_CRIT. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети.



назначение входных/выходных клемм приборов серии HIS **V DC/N





декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".







Технические характеристики	HIS 500 V DC/N	HIS 570 V DC/N	HIS 600 V DC/N	HIS 650 V DC/N
Напряжение питания, UN	24 В (18-36 В) DC	24 В (18-36 В) DC	24 В (18-36 В) DC	24 В (18-36 В) DC
Напряжение контролируемой сети,UIT	500 В±10%	570 В±10%	600 В±10%	650 В±10%
Среднее значение уставки срабатывания,RCRIT	500 кОм	570 кОм	600 кОм	650 кОм
Погрешность измерения	< 20 %	< 20 %	< 20 %	< 20 %
Гистерезис, H	около 10% от установленного значения	около 10% от установленного значения	около 10% от установленного значения	около 10% от установленного значения
Предельные значения уставки срабатывания,RCRIT	300-700 кОм	- кОм	400-800 кОм	- кОм
Энергопотребление, P	1 ВА	1 ВА	1 ВА	1 ВА
Оперативный ток	30 мА	30 мА	30 мА	30 мА
Входное сопротивление,RV	> 1 МОм	> 1 МОм	> 1 МОм	> 1 МОм
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20
Рабочая температура, υ	-25°C - +55°C	-25°C - +55°C	-25°C - +55°C	-25°C - +55°C
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников	1 мм²	1 мм²	1 мм²	1 мм²
Материал корпуса	SLOVAMID 6FRС2	SLOVAMID 6FRС2	SLOVAMID 6FRС2	SLOVAMID 6FRС2
Цвет корпуса	зеленый	зеленый	зеленый	зеленый
Контакты дистанционной сигнализации
-сопротивление изоляции	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом
-макс. коммутируемый ток	2 A	2 A	2 A	2 A
-макс. коммутируемое напряжение	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц
Масса	80 гр	80 гр	80 гр	80 гр
Номер по каталогу	71500	71570	71600	71650
