Наименование:
HIS94/E
Тип:
Приборы для сетей переменного тока
ТУ:
ТУ 4220-004-79740390-2009
Краткое тех. описание:
–
Цена HIS94/E:
Уточняйте по телефону или через обратную связь.
Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей переменного тока
HIS94/E
|
|
|
|
Uit=275 В АС (до
6 кВ АС c
дросселем) RCRIT=200-900
кОм. Передача
данных по
Ethernet 10Base-
T/100Base -TX,
"сухой"
переключающийся
контакт 1, 2.
|
|
|
|

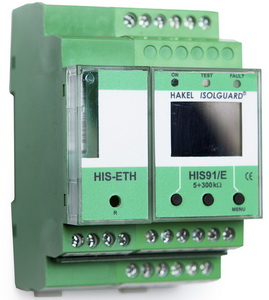

Прибор HIG94/E предназначен для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока с изолированной нейтралью (IT-сети) с возможностью передачи данных о состоянии контролируемой сети по сети Ethernet 10Base- T/100Base -TX.
|
|
|
HIS9*/E, ТУ 4220-004-79740390-2009 – серия приборов для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока с изолированной нейтралью (IT-сети).
• Напряжение контролируемой сети Uit=275 В АС (до 6 кВ AC с дросселем).
• Напряжения питания Un=85÷265 В AC (47 ÷440 Гц) или 85÷ 370 В DC.
• Значение RCRIT= 200-900 кОм, регулируемый гистерезис, задержка реагирования устанавливаются с помощью кнопок управления и дисплея, размещенных на лицевой панели прибора.
• Возможна блокировка кнопок управления, разблокирование осуществляется с помощью комбинации кнопок управления.
• Питания прибора от отдельного источника позволяет контролировать сеть не находящуюся под напряжением.
• Проводники максимальным сечением 1.0 мм² подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства.

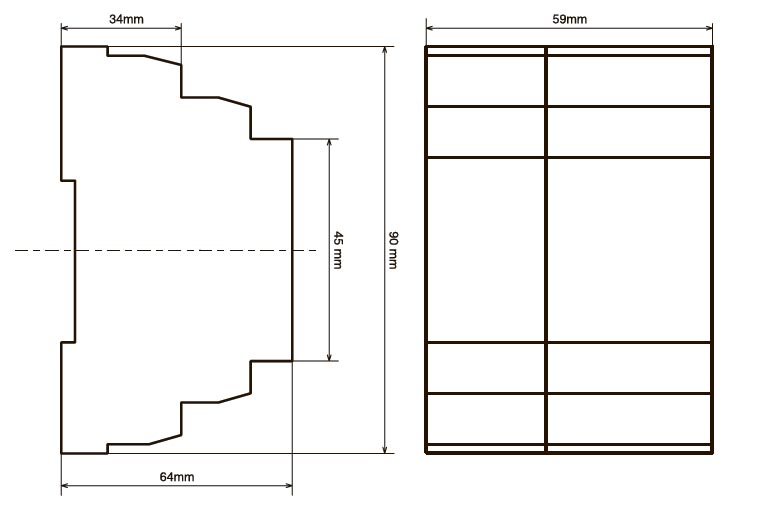

• Прибор размещен в двойном пластмассовом корпусе общей шириной 59 мм, устанавливаемом на 35 мм DIN-рейку.
• Подключается к сети Ethernet 10BASE-T/100BASE-TX Ethernet:Version 2.0/IEEE802.3 с помощью модуля HIG-ETH через разъем RJ45.
• Передача данных производится по протоколам HTTP (WEB, XML), SNMP, MODBUS TCP.
• Параметры настройки прибора и текущее значение сопротивления изоляции контролируемой сети выводятся на экран через браузер.
|
|
|
|
|
|
|
|
декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
|
|
|
|
|
Дополнительные принадлежности:
|
|
дроссели TL400, TL500, TL600, TL800 на номинальное рабочее напряжение UN=3*400, 3*500, 3*600, 3*800 В AC.
|
|
дроссели TL1000, TL1200, TL1600, TL2000 на номинальное рабочее напряжение UN=3*1000, 3*1200, 3*1600, 3*2000 В AC.
|
|
дроссели TL3000, TL6003 на номинальное рабочее напряжение UN=3*3000, 3*6000 В AC.
|
|
|
|
|
|
|
|
Технические характеристики
|
HIS92/E
|
|
Напряжение питания, Un
|
85÷265 В AC (47 ÷440 Гц) или 85÷ 370 В DC
|
Максимальное напряжение контролируемой IT-сети (без дополнительного дросселя), Uit
|
275 В AC
|
|
Потребляемая мощность, P
|
< 5 ВА
|
|
Напряжение оперативного тока, UM
|
12 В DC
|
|
Оперативный ток, IM
|
< 0.6 мА
|
| Внутреннее сопротивление, Ri |
> 2 MΩ
|
|
Отображаемые на дисплее значения сопротивления изоляции, Risol
|
200 kΩ ÷ 5 МΩ
|
|
Погрешность измерений:
|
|
|
|
-
|
|
- в диапазоне 10 kΩ÷900 kΩ
|
-
|
|
- в диапазоне 200 kΩ÷1 МΩ
|
± 10%
|
|
- в диапазоне 1 МΩ÷5 МΩ
|
± 15%
|
Регулируемая уставка сопротивления изоляции, RCRIT
|
200 kΩ ÷ 900 kΩ
|
Регулируемый гистирезиз, Rhyst
|
0 ÷ +100% Rcrit
|
|
Регулируемая уставка времени задержки, tON
|
0 ÷ 60 сек
|
Выходы:
|
|
"Сухой" переключающийся контакт 1
|
макс. коммутируемый ток - 1 А
макс.коммутируемое напряжение - ~ 250 В
электрическая прочность - 3,75 кВэфф
|
|
"Сухой" переключающийся контакт 2
|
-
|
|
Удаленный контроль
|
клеммы для подключения MDS10T+MPS.
макс.5 x MPS10 или 2 x MDS10 модуля Tango+MPS.
|
|
Линия связи
|
RJ45 Ethernet 10BASE-T/100BASE-TX Ethernet:Version 2.0/IEEE802.3
электрическая прочность - 3,00 кВэфф
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20 |
|
Масса
|
|
|
Монтаж
|
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
1.0 мм²
|
|
Рабочая температура, υ
|
-10°C - +60°C
|
Относительная влажность окружающей среды
|
28 г H2O /кг сухого воздуха
|
|
Атмосферное давление
|
86-106 кПа
|
|
Номер по каталогу
|
900 012
|
|
|
Заказать HIS94/E Приборы для сетей переменного тока
|
|
