Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I









Устройства HS100 и JK110 соответствуют  УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98).  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном вводе электропитания.

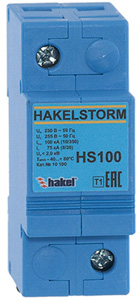

HS100, ТУ 3428-002-79740390-2007  – УЗИП класса испытаний I на основе угольного разрядника.

• Выпускаются на номинальное напряжение системы Uo= 230/325 В AC/DC.

• Предназначен для защиты нулевого провода N/PE.
• Способен отводить импульсы тока Iimp (10/350)=100 кА.
• Обеспечивает гашение сопровождающих токов до 100 А.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.

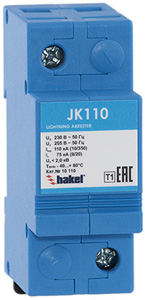

JK110, ТУ 3428-002-79740390-2007  -  УЗИП класса испытаний I на основе угольного разрядника.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В AC/DC.

• Предназначен для защиты нулевого провода N/PE.
• Способен отводить импульсы тока Iimp (10/350)=110 кА.
• Обеспечивает гашение сопровождающих токов до 100 А.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.



Внимание! Запрещена установка HS100 и JK110 в цепи L-N, L-PEN,  L-PE, так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.





cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008







Технические характеристики		HS100	JK110
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011		I	I
Вид защиты		N/PE	N/PE
Номинальное напряжение системы	Uo	230/325 В АС/DC	230/325 В АС/DC
Макс. длительное рабочее напряжение	UC	255/360 В АС/DC	255/360 В АС/DC
Импульсный ток (10/350)	Iimp	100 кА	110 кА
Коммутируемый заряд	Q	50 A×сек	55 A×сек
Удельная энергия	W/R	2500 кДж/Ом	3000 кДж/Ом
Уровень напряжения защиты при Iimp	Up	<2 кB	<2 кB
Максимальный разрядный ток (8/20)	Imax	150 кА	150 кА
Номинальный разрядный ток (8/20)	In	75 кА	75 кА
Сопровождающий ток	Ifi	100 A	100 A
Временное перенапряжение	Uт	1200 В / 0,2 сек	1200 В / 0,2 сек
Сопротивление изоляции	Ri	> 1000 МОм	> 1000 МОм
Время срабатывания	tA	< 100 нсек	< 100 нсек
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный		35 мм2	35 мм2
- гибкий множильный		25 мм2	25 мм2
Материал корпуса		Polyamide PA6	Polyamide PA6
Цвет корпуса		синий	синий
Cрок эксплуатации		не менее 10 лет	не менее 10 лет
Масса		360 гр	360 гр
Номер по каталогу		10 100	10 110
