Двухполюсные УЗИП класса
испытаний I коммутирующего типа
на основе разрядников,
применяются для защиты фазного и
нулевого проводников в
системах переменного тока и
полюсов в системах постоянного
тока. Uo=
230/325 ВАС/DC. Iimp(L/N)
(10/350)= 50 кА, Iimp(N/PE)(10/350)=
100 кА. |
|
|
Устройства HS50-50 RW (DS)/1+1 соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с МЭК 1312-1, ГОСТ Р МЭК 62305 и CO-153-34.21.122-2003. Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением1500 В, при воздушном вводе электропитания.

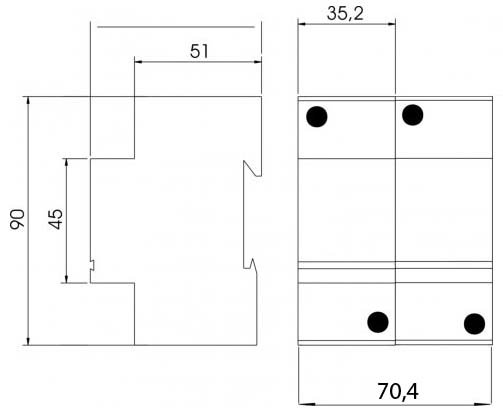

HS50-50
RW/1+1,
ТУ
3428-002-79740390-2007
- УЗИП класса I
на основе
угольных
разрядников.
• Выпускаются на
номинальное
напряжение
системы Uo=
230/325 В АС/DC.
• Применяются в
цепях
переменного
50-60 Гц и
постоянного тока с
системами
заземления типа
TN-S, TT и IT.
• Предназначены
для защиты
фазного L/N и
нулевого N/PE
проводников и
полюсов L-/L+,
L+/PE, L-/PE в
системах
постоянного
тока.
•
Способны
отводить
импульсы тока Iimp(L/N)
(10/350)=
50 кА, Iimp(N/PE)(10/350)=
100 кА.
• Обеспечивают
гашение
сопровождающих
токов в цепи L/N
до 3 кА.
|
|
|

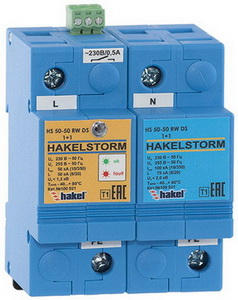

HS50-50 RW DS/1+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В АС/DC..
• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TT и IT.
• Предназначены для защиты фазного L/PE и нулевого N/PE проводников и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Способны отводить импульсы тока Iimp(L/PE)(10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.
• Обеспечивают гашение сопровождающих токов в цепи L/PE до 3 кА.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью двухцветного светодиода. В исправном состоянии цвет светодиода зеленый, в аварийном состоянии - красный.
• Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с максимально коммутируемым током 0,5 A и максимально коммутируемым напряжением 230 В 50 Гц.
|
|
|
|
|
cхема электрическая принципиальная HS50-50 RW/1+1
|
|
схема
электрическая
принципиальная
HS50-50 RW DS/1+1
|
схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TN-S
|
схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TT
|
схемы подключения HS50-50 RW/1+1 для сетей с системой заземления типа IT
|
схемы подключения HS50-50 RW/1+1 для сетей постоянного тока с системой заземления типа TN-S
|
|
|
|
|
|
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
импульсные разделелительные дроссели серии PI-L*/15
|
вспомогательный соединительный модуль PR100
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
HS50-50 RW/1+1
|
HS50-50 RW DS/1+1
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
I
|
I
|
|
Вид защиты
|
L/N, N/PE
|
|
Номинальное напряжение системы, Uo
|
230/325 В АС/DC
|
230/325 В АС/DC
|
|
Макс. длительное рабочее напряжение, UC
|
255/360 В АС/DC
|
255/360 В АС/DC
|
|
Импульсный ток, Iimp(10/350), L/N
|
50 кА
|
|
Импульсный ток, Iimp(10/350), N/PE
|
100 кА
|
100 кА
|
|
Коммутируемый заряд Q, L/N
|
25 A×сек
|
25 A×сек
|
|
Коммутируемый заряд Q, N/PE
|
50 A×сек
|
50 A×сек
|
|
Удельная энергия W/R, L/N
|
600 кДж/Ом
|
600 кДж/Ом
|
|
Удельная энергия W/R, N/PE
|
2500 кДж/Ом
|
2500 кДж/Ом
|
|
Уровень напряжения защиты при Iimp,Up
|
<1,3 кB
|
<1,3 кB
|
|
Сопровождающий ток Ifi, L/N
|
3,0 кA
|
3,0 кA
|
Сопровождающий ток Ifi, N/PE
|
100 A
|
100 A
|
|
Временное перенапряжение Uт, L/N
|
334 В / 5 сек
|
334 В / 5 сек
|
|
Временное перенапряжение Uт, N/PE
|
1200 В / 0,2 сек
|
1200 В / 0,2 сек
|
|
Время срабатывания, tA
|
< 100 нсек
|
< 100 нсек
|
|
Номинал защитного предохранителя
|
500 A gG
|
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
Монтаж
|
DIN-рейка 35 мм
|
|
|
Cечение присоединяемых проводников
|
|
|
|
- жесткий одножильный
|
|
|
|
- гибкий множильный
|
|
|
|
Материал корпуса
|
|
|
|
Цвет корпуса
|
синий
|
синий
|
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
|
-электрическая прочность
|
-
|
3,75 кВэфф
|
|
-сопротивление изоляции
|
-
|
2 x 107 Ом
|
|
-макс. коммутируемый ток
|
-
|
0,5 A
|
|
-макс. коммутируемое напряжение
|
-
|
220 В 50 Гц
|
|
|
600 гр
|
|
|
Номер по каталогу
|
100 001
|
100 021 |
|
