HS50-50 RW DS/3+1

Тип:
УЗИП класса I

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена HS50-50 RW DS/3+1:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I

HS50-50 RW DS/3+1

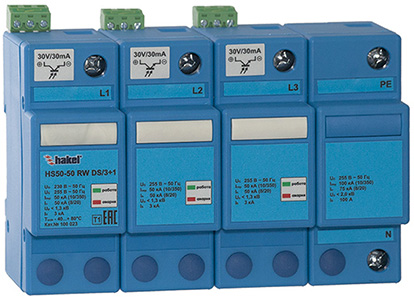

Трехфазное УЗИП класса I коммутирующего типа на основе разрядников с контактами дистанционной сигнализации, применяются для защиты фазных и нулевого проводников при воздушном вводе. UN = 400/230 В. Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.

Устройство HS50-50 RW DS/3+1 соответствуют  УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном вводе электропитания.

HS50-50 RW DS/3+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе многозазорных угольных и газонаполненного разрядника.
• Выпускается на номинальное рабочее напряжение UN = 400/230 В AC.
• Предназначено для защиты фазных L/N и нулевого N/PE проводников.
• Способен отводить импульсы тока Iimp (10/350)=50 кА.
• Обеспечивает гашение сопровождающих токов до 3 кА.
• Снабжено контактами дистанционной сигнализации исправного состояния.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.

Схемы:
принципиальная схема HS50-50 RW DS/3+1
схема подключения для сетей с системой заземления типа TN-S

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
импульсные разделелительные дроссели серии PI-L*/15
вспомогательный соединительный модуль PR100

Технические характеристики
HS50-50 RW DS/3+1
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
I
Вид защиты
L/N, N/PE
Номинальное рабочее напряжение, UN
230/400 В АС
Макс. длительное рабочее напряжение, UC
255/440 В АС
Импульсный ток L/N,  Iimp(10/350)
50 кА
Импульсный ток N/PE,  Iimp(10/350)
100 кА
Коммутируемый заряд L/N, Q
25 A×сек
Коммутируемый заряд N/PE, Q
50 A×сек
Удельная энергия L/N, W/R

600 кДж/Ом

Удельная энергия N/PE, W/R
2500 кДж/Ом

Уровень напряжения защиты при Iimp, Up

<2 кB
Сопровождающий ток, Ifi
3 кA
Временное перенапряжение L/N, Uт
334 В / 5 сек
Временное перенапряжение N/PE, Uт
1200 В / 0.2 сек
Время срабатывания, tA
< 100 нсек
Номинал защитного предохранителя
500 A gG
Рабочая температура, υ
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
IP 20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников

- жесткий одножильный
35 мм2
- гибкий множильный
25 мм2
Материал корпуса
Polyamide PA6
Цвет корпуса
синий
Cрок эксплуатации
не менее 10 лет
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
30 мA
-макс. коммутируемое напряжение
30 В DC
Масса
865 гр
Номер по каталогу
100 023
