| УЗИП телевизионного оборудования по коаксиальным линиям. Волновое сопротивление 75 Ом. Диапазон рабочих частот 0-2 ГГц. Разъемы типа F. |
| |
|
УЗИП серии KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

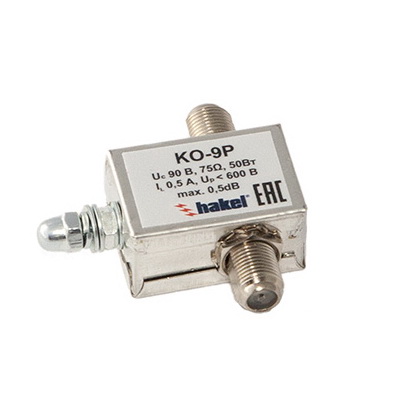

УЗИП KO-9P, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе.
- УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА.
- Диапазон рабочих частот УЗИП 0-2 ГГц, волновое сопротивление 75 Ом.
- Максимальное длительное рабочее напряжение UC= 72 В, номинальный ток IL =0,5 А.
- Подключается к защищаемому оборудованию с помощью разъемов типа F (Famale/Famale).
- Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину.
- Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.
|
|
|
|
|
|
|
|
схема электрическая принципиальная KO-9P
|
|
|
|
| Сертификаты: |
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
| сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008) |
|
|
|
Теория и особенности применения:
|
|
|
| |
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики |
|
KO-9P
|
Тип разъема
|
|
F (F/F)
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
72 В
|
|
|
IL
|
0.5 А
|
|
D1 Импульсный ток (10/350), линия/PE
|
|
2 кА |
С2 Максимальный разрядный ток (8/20),линия/PE
|
|
10 кА
|
|
С2 Номинальный разрядный ток (8/20),линия/PE
|
|
5 кА
|
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ
|
|
|
Диапазон рабочих частот
|
|
0-2 ГГц
|
| Передаваемая мощность |
|
50 Вт
|
|
|
|
<0.5 Дб
|
|
Коэффициент стоячей волны
|
<1.02
|
|
Волновое сопротивление
|
75 Ом
|
|
Время срабатывания, линия/PE
|
|
< 100 нc
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP20
|
|
Монтаж
|
|
винт М5
|
|
Материал корпуса
|
|
сталь
|
|
Цвет корпуса
|
|
серебристый
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
|
Масса
|
|
60 гр
|
|
Номер по каталогу
|
|
55016 |
|
