Наименование:
P-3k230 (DS), P-3k400 (DS), P-3k500

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена P-3k230 (DS), P-3k400 (DS)...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

P-3k230 (DS), P-3k400 (DS), P-3k500

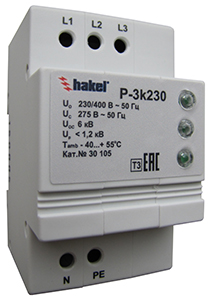

Габаритный чертеж P-3k230

P-3k230 DS

Габаритный чертеж PI-k230 DS

P-3k230
P-3k230 DS


P-3k400



Габаритный чертеж P-3k400

P-3k400



Габаритный чертеж PI-k400 DS

P-3k400
P-3k400 DS


P-3k500



Габаритный чертеж P-3k500


P-3k500


Трехфазные УЗИП класса III комбинированного типа. UN=230/400, 400/690, 500/870 В.

     Устройства серии P-3k (DS) соответствуют  УЗИП класса III, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

P-3k (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускаются на номинальное рабочее напряжение UN= UN=230/400, 400/692, 500/869 В.
• Применяются в сетях переменного тока 50-60 Гц с системами заземления типа TN-C, TN-S, TT, IT.
• Визуальный контроль рабочего состояния P-3k230, P-3k400, P-3k500 проводится с помощью светодиодов зеленого цвета. В исправном состоянии светодиоды светятся, в аварийном - нет.
• Визуальный контроль рабочего состояния P-3k230 DS, P-3k400 DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

 При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Схемы:
принципиальные схемы УЗИП серии P-3k (DS)
схема подключения для сетей с системой заземления типа TN-С
схема подключения для сетей с системой заземления типа TN-S
схема подключения для сетей с системой заземления типа TT
визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III

Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики
P-3k230
P-3k230 DS
P-3k400
P-3k400 DS
P-3k500
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
III
III
III
III
III
Вид защиты
L/N, L/PE, N/PE
L/N, L/PE, N/PE
L/N, L/PE, N/PE
L/N, L/PE, N/PE
L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN
230/400 В
230/400 В
400/690 В
400/690 В
500/870 В
Макс. длительное рабочее напряжение, UC
275/480 В
275/480 В
480/830 В
480/830 В
600/1040 В
Номинальный разрядный ток L/N, L/PE, In(8/20)
3 кА
3 кА
3 кА
3 кА
3 кА
Номинальный разрядный ток N/PE, In(8/20)
5 кА
5 кА
5 кА
5 кА
5 кА

Испытательный импульс L/N, L/PE, Uoc
6 кВ
6 кВ
6 кВ
6 кВ
6 кВ
Испытательный импульс N/PE, Uoc
10 кВ
10 кВ
10 кВ
10 кВ
10 кВ
Уровень напряжения защиты L/N при Uoc, Up
<1200 В
<1200 В
<1500 В
<1500 В
<1800 В
Уровень напряжения защиты L/PE при Uoc, Up
<1200 В
<1200 В
<1500 В
<1500 В
<1800 В
Уровень напряжения защиты N/PE при Uoc, Up
<1200 В
<1200 В
<1500 В
<1500 В
<1500 В
Время срабатывания L/N, tA
< 25 нсек
< 25 нсек
< 25 нсек
< 25 нсек
< 25 нсек
Время срабатывания L/PE, tA
< 100 нсек
< 100 нсек
< 100 нсек
< 100 нсек
< 100 нсек
Время срабатывания N/PE, tA
< 100 нсек
< 100 нсек
< 100 нсек
< 100 нсек
< 100 нсек
Номинал защитного предохранителя
16 A
16 A
16 A
16 A
16 A
Рабочая температура, υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
 IP 20
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников
4 мм²
4 мм²
4 мм²
4 мм²
4 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
 Polyamide PA6
Polyamide PA6
 Polyamide PA6
Цвет корпуса
серый
серый
серый
серый
серый
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
Рассевамая мощность при t=20°C
<0,1 Вт
<0,1 Вт
<3,0 Вт
<3,0 Вт
<3,0 Вт
Контакты дистанционной сигнализации





-электрическая прочность

3,75 кВэфф

3,75 кВэфф

-сопротивление изоляции

2 x 107 Ом

2 x 107 Ом

-макс. коммутируемый ток

~ 3 A

~ 3 A

-макс. коммутируемое напряжение

~ 250 В


~ 250 В

Масса
140 гр.
205 гр.
140 гр.
205 гр.
150 гр.
Номер по каталогу
30 105
30 106
30 101
30 103
30 102
