Наименование:
PI-3k16, PI-3k25

Тип:
Помехоподавляющие фильтры со встроенными УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена PI-3k16, PI-3k25:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
Помехоподавляющие фильтры со встроенными УЗИП класса III

PI-3k16, PI-3k25

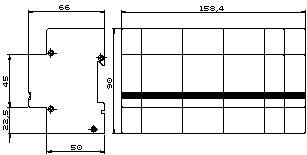

Габаритный чертеж Pl-3k16

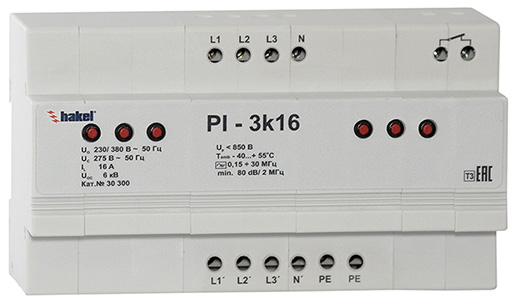

PI-3k16

Трехфазные помехоподавляющие фильтры со встроенным УЗИП класса III. IN=16, 25 A.

  Помехоподавляющие фильтры серии PI-3k* (DS) со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах до 1000 В.
    Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-3k* (DS), ТУ 3428-002-79740390-2007 – серия трехфазных помехоподавляющих фильтров с встроенным УЗИП класса III.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.
 Выпускаются на номинальный рабочий ток IN=16, 25 A, номинальное рабочее напряжение UN=230/400 В АС.
 В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
 Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.
• Визуальный контроль рабочего состояния проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля  устройство cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

  При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:
принципиальная схема помехоподавляющих фильтров серии Pl-3k*
характеристики затухания помехоподавляющих фильтров серии PI-3k*
визуальная и дистанционная сигнализация рабочего состояния помехоподавляющих фильтров

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение помехоподавляющих фильтров с встроенными УЗИП класса III

Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики
PI-3k16
PI-3k25
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
III
III
Вид защиты
L/N, L/PE, N/PE
L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN
230/400 В AC
230/400 В AC
Макс. длительное рабочее напряжение, UC
275/480 В АС
275/480 В АС
Номинальный ток, IN
16 А
25 А
Номинальный разрядный ток L/N, L/PE, In(8/20)
3 кА
3 кА
Номинальный разрядный ток N/PE, In(8/20)
5 кА
5 кА
Испытательный импульс L/NE, L/PE, Uoc
6 кВ
6 кВ
Испытательный импульс L/NE, L/PE, Uoc
10 кВ
10 кВ
Уровень напряжения защиты L/N при Uoc, Up
<850 В
<850 В
Уровень напряжения защиты L/PE при Uoc, Up
<1500 В
<1500 В
Уровень напряжения защиты N/PE при Uoc, Up
<500 В
<500 В
Время срабатывания L/N, tA
< 25 нсек
< 25 нсек
Время срабатывания L/PE, tA
< 100 нсек
< 100 нсек
Время срабатывания N/PE, tA
< 100 нсек
< 100 нсек
Номинал защитного предохранителя
16 A
25 A
Рабочая температура, υ
-40°C - +55°C
-40°C - +55°C
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников
4-6 мм²
6-10 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
Цвет корпуса
серый
серый
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Асимметрическое затухание фильтра


в полосе 0,15-30 МГц
менее 40 дБ
менее 40 дБ
на частоте 2 МГц
менее 80 дБ
менее 80 дБ
Постоянные фильтра


Сх1
М15
М15
Сх2
М33
М33
Сy
2*47 нФ
2*47 нФ
L
1,3 мГн
1,3 мГн
Рассевамая мощность при t=20°C
<7,5 Вт
<7,5 Вт
Контакты дистанционной сигнализации


-электрическая прочность
3,75 кВэфф
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
2 x 107 Ом
-макс. коммутируемый ток
~ 3 A
~ 3 A
-макс. коммутируемое напряжение
~ 250 В
~ 250 В
Масса
500 гр.
520 гр.
Номер по каталогу
30 300
30 306
