Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

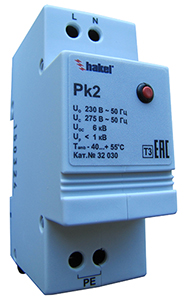

Pk2

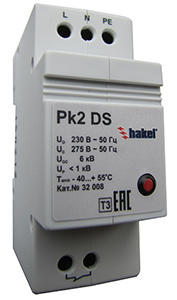

Pk2 DS









Однофазные УЗИП класса III комбинированного типа для сетей с системами заземления типа TN-S, TT. UN=24, 60, 230 В.



Устройства серии Pk2 (DS) испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011.  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

Pk2 (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.



• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.

• Выпускаются на номинальное рабочее напряжение UN= 24, 60, 230 В (AC/DC).
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора красного цвета. В исправном состоянии индикатор утоплен, в аварийном - выдвинут.

• Для удаленного контроля Pk2 DS дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008



Теория и особенности применения:

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Pk2 (DS) DC  предназначены для защиты сетей постоянного тока с системой заземления типа TN-S система А, согласно ГОСТ Р 50571.2-94 (МЭК 364-3-93), при которой "-" заземлен. "+" подключается к клеме "С", "-" подключается к клемме "D". Встречаются электроустановки в которых "+" заземлен, в этом случае "+" подключается к клемме "D", а "-" к клемме "С".



прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики   Pk2 DS 24 V AC Pk2 DS Pk2 24 V AC Pk2 Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011 III  III Вид защиты L/N, L/PE, N/PE  L/N, L/PE, N/PE Номинальное рабочее напряжение, UN 24 В 50 Гц 230 В 50 Гц Макс. длительное рабочее напряжение, UC  28,8 В  50 Гц 275 В 50 Гц Номинальный разрядный ток L/N, L/PE, In(8/20) 3 кА  3 кА Номинальный разрядный ток N/PE, In(8/20) 5 кА  5 кА Испытательный импульс L/N, L/PE, Uoc 4 кВ  6 кВ Испытательный импульс N/PE, Uoc 10 кВ  10 кВ Уровень напряжения защиты L/N при Uoc, Up <180 В  <1000 В Уровень напряжения защиты L/PE при Uoc, Up <1200 В  <1200 В Уровень напряжения защиты N/PE при Uoc, Up <1200 В  <1200 В Временное перенапряжение  UT, L/N 35 В / 5 сек  335 В / 5 сек Временное перенапряжение  UT, N/PE 1200 В / 0,2 сек  1200 В / 0,2 сек Рассеиваемая мощность при t=20°C <0,5 Вт  <0,5 Вт Номинал защитного предохранителя 16 A  gG  16 A  gG Рабочая температура, υ -40°C - +55°C -40°C - +55°C Время срабатывания tA, L/N < 25 нсек  < 25 нсек Время срабатывания tA, L/PE, N/PE < 100 нсек  < 100 нсек Степень защиты в соответствии с ГОСТ 14254  IP 20   IP 20 Монтаж DIN-рейка 35 мм  DIN-рейка 35 мм Cечение присоединяемых проводников 2,5 мм²  2,5 мм² Материал корпуса Polyamide PA6   Polyamide PA6 Цвет корпуса серый  серый Cрок эксплуатации не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации     -электрическая прочность 3,75 кВэфф  3,75 кВэфф -сопротивление изоляции 2 x 107 Ом  2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A  ~ 0,5 A -макс. коммутируемое напряжение ~ 250 В   ~ 250 В Масса 100 гр. 100 гр. Номер по каталогу 32 207  32 008   32 206  32 030
