Описание
Технические данные

Наименование:
Pl-k8 IT, Pl-k16 IT, Pl-k16 IT DS

Тип:
Помехоподавляющие фильтры со встроенными УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена Pl-k8 IT, Pl-k16 IT...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
Помехоподавляющие фильтры со встроенными УЗИП класса III

Pl-k8 IT, Pl-k16 IT, Pl-k16 IT DS

PI-k8 IT

PI-k16 IT

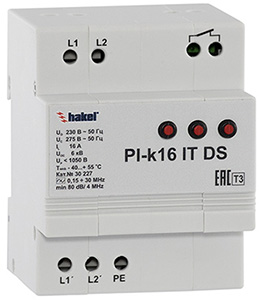

PI-k16 IT DS

Однофазные помехоподавляющие фильтры со встроенным УЗИП класса III для сетей с системой заземления типа IT. IN=8, 16 A.

Помехоподавляющие фильтры серии PI-k* IT (DS) со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока с системой заземления типа IT.

Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-k* IT (DS), ТУ 3428-002-79740390-2007 – серия однофазных помехоподавляющих фильтров с встроенным УЗИП класса III для сетей с ситемой заземления типа IT.

• Предназначены для защиты оборудования в цепях L1/L2, L/PE от высокочастотных помех и импульсных перенапряжений.

• Выпускаются на номинальный рабочий ток IN=8, 16 A, номинальное рабочее напряжение UN= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).

• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.

• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L1/L2 и газонаполненного разрядника L/PE.

• Визуальный контроль рабочего состояния Pl-k8 IT, PI-k16 IT проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет.

• Визуальный контроль рабочего состояния Pl-k16 IT DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:

принципиальная схема Pl-k8 IT, Pl-k16 IT

принципиальная схема Pl-k16 IT DS

схема подключения в электрическую сеть с системой заземления типа IT

характеристики затухания помехоподавляющих фильтров

визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение помехоподавляющих фильтров с встроенными УЗИП класса III

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики	PI-k8 IT	PI-k16 IT	PI-k16 IT DS
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III	III
Вид защиты	L1/L2, L/PE	L1/L2, L/PE	L1/L2, L/PE
Номинальное рабочее напряжение, UN	230 В AC	230 В AC	230 В AC
Макс. длительное рабочее напряжение, UC	275 В AC	275 В AC	275 В AC
Номинальный ток, IN	8 А	16 А	16 А
Ток утечки, Ic	2 мА	2 мА	50 мкА
Номинальный разрядный ток L1/L2, In(8/20)	3 кА	3 кА	3 кА
Номинальный разрядный ток L/PE, In(8/20)	5 кА	5 кА	5 кА
Испытательный импульс L1/L2, Uoc	6 кВ	6 кВ	6 кВ
Испытательный импульс L/PE, Uoc	10 кВ	10 кВ	10 кВ
Уровень напряжения защиты L1/L2 при Uoc, Up	<1050 В	<1050 В	<1050 В
Уровень напряжения защиты L/PE при Uoc, Up	<1500 В	<1500 В	<1500 В
Время срабатывания L1/L2, tA	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания L/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	8 A	16 A	16 A
Рабочая температура, υ	-40°C - +55°C	-40°C - +55°C	-40°C - +55°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников	2,5-4 мм²	4-6 мм²	4-6 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса	серый	серый	серый
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет
Асимметрическое затухание фильтра
в полосе 0,15-30 МГц	менее 40 дБ	менее 40 дБ	менее 40 дБ
на частоте 4 МГц	менее 80 дБ	менее 80 дБ	менее 80 дБ
Постоянные фильтра
Сх	150 нФ	220 нФ	220 нФ
Сy	22 нФ	22 нФ	22 нФ
L	1,2 мГн	1,8 мГн	1,8 мГн
Рассевамая мощность при t=20°C	<2,2 Вт	<3,5 Вт	<3,5 Вт
Контакты дистанционной сигнализации
-электрическая прочность			3,75 кВэфф
-сопротивление изоляции			2 x 107 Ом
-макс. коммутируемый ток			~ 3 A
-макс. коммутируемое напряжение			~ 250 В
Масса	130 гр.	166 гр.	235 гр.
Номер по каталогу	30 280	30 204	30 227
