Двухполюсные УЗИП класса испытаний I+II комбинированного типа для сетей с системой заземления типа TN-С. Uо = 230/325 В AC/DC. UT = 480 В АС/ 24 часа. Iimp(L/PEN) (10/350) = 25 кА.
|
|
УЗИП серии SPC VN (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
SPC VN (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний I+II комбинированного типа.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Способны отводить импульсы тока Iimp (L/PEN)(10/350)= 25 кА, Imax (L/PEN)(8/20)= 120 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up<1200 В.
• Состоят из оксидно-цинковых варисторов, газонаполненного разрядника и стабилитрона.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системой заземления типа TN-C.
• SPC VN DS cнабжены контактами дистанционной сигнализации.

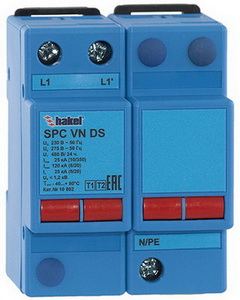

УЗИП серии SPC VN (DS) выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
|
|
|
принципиальная схема УЗИП серии SPC VN DS
|
схема подключения для сетей с системой заземления типа TN-S
|
схема подключения для сетей с системой заземления типа TN-S (V-соединение)
|
схема подключения для сетей с системой заземления типа TN-C
|
схема подключения для сетей с системой заземления типа TN-C (V-соединение)
|
схема подключения для сетей с системой заземления типа TT
|
схема подключения для сетей с системой заземления типа TT (V-соединение)
|
визуальная и дистанционная сигнализация рабочего состояния
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
Теория и особенности применения:
|
|
применение УЗИП класса I+II
|
|
Дополнительные принадлежности:
|
импульсные разделелительные дроссели серии PI-L*
|
прибор для диагностики УЗИП TESTER H1
|
вспомогательный соединительный модуль PR100
|
|
Технические характеристики
|
|
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
I+II
|
Вид защиты
|
L/N, L/PEN, L/PE
|
Номинальное напряжение системы, Uо
|
230/325 В АС/DC
|
Макс. длительное рабочее напряжение, UC
|
275/385 В АС/DC
|
Импульсный ток Iimp(10/350)
|
|
Коммутируемый заряд Q
|
12,5 A×сек
|
Удельная энергия W/R
|
156 кДж/Ом
|
Временное перенапряжение UT
|
|
Ток утечки при 480 В АС, IL
|
<1,4 мА
|
Уровень напряжения защиты при Iimp, Up
|
|
Максимальный разрядный ток Imax(8/20)
|
|
Номинальный разрядный ток In(8/20)
|
25 кА
|
Номинал защитного предохранителя
|
250 A gG
|
Номинал защитного предохранителя при "V" - соединении
|
|
Допустимый ток короткого замыкания, Ip
|
80 кА
|
Рабочая температура, υ
|
-40°C - +80°C
|
Время срабатывания tA
|
< 25 нсек
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
Монтаж
|
DIN-рейка 35 мм
|
Cечение присоединяемых проводников
|
|
- жесткий одножильный
|
35 мм²
|
- гибкий множильный
|
25 мм²
|
Материал корпуса
|
Polyamide PA6
|
Цвет корпуса
|
синий
|
Cрок эксплуатации
|
|
Контакты дистанционной сигнализации
|
не менее 10 лет
|
-электрическая прочность
|
3,75 кВэфф
|
-сопротивление изоляции
|
2 x 107 Ом
|
-макс. коммутируемый ток
|
~ 0,5 A
|
-макс. коммутируемое напряжение
|
~ 250 В
|
Масса
|
370 гр.
|
Номер по каталогу
|
10 801
|
|
10 802
|
|
|
