Наименование:
SPC1 150 (DS) 60 В, SPC1 150 (DS) 110 В

Тип:
УЗИП класса I+II

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена SPC1 150 (DS) 60 В...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II

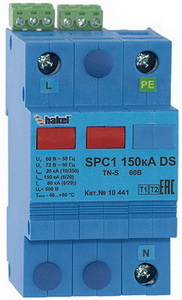

SPC1 150 (DS) 60 В, SPC1 150 (DS) 110 В






Габаритный чертеж УЗИП SPC1 150 (DS) 60, 110 В




Двухполюсные УЗИП класса испытаний I+II комбинированного типа для сетей с системами заземления типа TN-S, TT и IT. Uо=60, 110 В AC/DC. Iimp(L/N) (10/350) = 20 кА. Iimp(N/PE) (10/350) = 20 кА.

УЗИП серии SPC1 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.

SPC1 150 (DS) 60, 110 В, ТУ 3428-002-79740390-2007 – УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Выпускаются на номинальное напряжение системы Uо= 60, 110 В (AC/DC).
• Предназначены для защиты фазного L/N и нулевого проводов N/PE при воздушном или кабельном вводе.
• Способны отводить импульсы тока Iimp (L/N)(10/350)=20 кА, Iimp (N/PE)(10/350)=20 кА, Imax (L/N)(8/20)=150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up<600, 900 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системами заземления типа TN-S, TT и IT.
• SPC1 150 DS 60 В, SPC1 150 DS 110 B cнабжены контактами дистанционной сигнализации.

УЗИП серии SPC1 на номинальное рабочее напряжение 60, 110 В выпускаются в корпусах Mod.2.

Схемы:
принципиальные схемы УЗИП SPC1 150 DS 60 В, SPC1 150 DS 110 B
схема подключения для сетей с системой заземления типа TN-S
схема подключения для сетей с системой заземления типа TT
схема подключения для сетей с системой заземления типа IT
визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I+II

Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики

SPC1 150 DS 60 В
SPC1 150 DS 110 В
SPC1 150 60 В
SPC1 150 110 В
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
I+II
I+II
Вид защиты
L/N, N/PE
L/N, N/PE
Номинальное напряжение системы, Uо
60 В АС/DC
110 В АС/DC
Макс. длительное рабочее напряжение, UC
72 В АС/DC
132 В АС/DC
Импульсный ток Iimp(10/350), L/N
20 кА
20 кА
Импульсный ток Iimp(10/350), N/PE
20 кА
20 кА
Коммутируемый заряд Q, L/N
10 A×сек
10 A×сек
Коммутируемый заряд Q, N/PE
10 A×сек
10 A×сек
Удельная энергия W/R, L/PE
100 кДж/Ом
100 кДж/Ом
Удельная энергия W/R, N/PE
100 кДж/Ом
100 кДж/Ом
Временное перенапряжение  UT, L/N
87 В / 5 сек
160 В / 5 сек
Временное перенапряжение  UT, N/PE
1200 В / 0,2 сек
1200 В / 0,2 сек
Уровень напряжения защиты при Iimp, Up
<0,6 кВ
<0,9 кВ
Максимальный разрядный ток Imax(8/20)
150 кА
150 кА
Номинальный разрядный ток In(8/20)
80 кА
80 кА
Номинал защитного предохранителя
315 A  gG
315 A  gG
Допустимый ток короткого замыкания, Ip
80 кА
80 кА
Рабочая температура, υ
-40°C - +80°C
-40°C - +80°C
Время срабатывания tA, L/N
< 25 нсек
< 25 нсек
Время срабатывания tA, N/PE
< 100 нсек
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников


- жесткий одножильный
25 мм2
25 мм2
- гибкий множильный
16 мм2
16 мм2
Материал корпуса
 Polyamide PA6
 Polyamide PA6
Цвет корпуса
синий
синий
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации


-электрическая прочность
3,75 кВэфф
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В
 ~ 250 В

Масса
347 гр.
347 гр.
Номер по каталогу
10 441
10 442

10 440
10 444
