Наименование:
SPC3.1 (DS)
Тип:
УЗИП класса I+II
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена SPC3.1 (DS):
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП
класса I+II

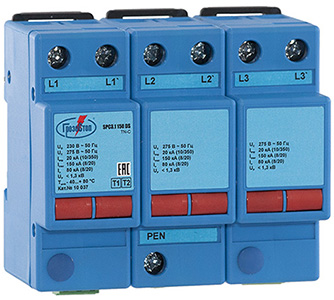

SPC3.1 (DS)
|
|
|
|
|
Трехфазные УЗИП класса I+II ограничивающего типа для сетей с системой заземления типа TN-С. UN=400/230 В. Iimp(L/PEN) (10/350) = 12, 20 кА.
|
|
|
|
УЗИП серии SPC3.1 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
SPC3.1 (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе.
• Способны отводить импульсы тока Iimp (L/PEN)(10/350)= 12, 20 кА, Imax (L/PEN)(8/20)= 90, 150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up<1300 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системой заземления типа TN-C.
• SPC3.1 DS cнабжены контактами дистанционной сигнализации.
УЗИП серии SPC3.1 выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
|
|
|
|
|
принципиальные схемы УЗИП серии SPC3.1 DS
|
схема подключения для сетей с системой заземления типа TN-С
|
визуальная и дистанционная сигнализация рабочего состояния
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса I+II
|
|
|
Дополнительные принадлежности:
|
импульсные разделелительные дроссели серии PI-L*
|
прибор для диагностики УЗИП TESTER H1
|
вспомогательный соединительный модуль PR100
|
|
|
|
** Внимание! В связи с унификацией модельного ряда УЗИП серии SPC c 01.01.2012 года сняты с производства SPC3.1 60 (DS), SPC3.1 120 (DS).
|
|
|
|
Технические характеристики
|
|
|
|
|
|
SPC3.1 150
|
|
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
|
I+II
|
I+II
|
|
Вид защиты
|
|
|
|
Номинальное рабочее напряжение, UN
|
|
|
|
Макс. длительное рабочее напряжение, UC
|
|
|
|
Импульсный ток, Iimp(10/350)
|
|
|
|
Коммутируемый заряд, Q
|
|
10 A×сек
|
|
Удельная энергия W/R, L/PE
|
|
|
|
Временное перенапряжение, UT
|
|
|
|
Уровень напряжения защиты при Iimp, Up
|
|
|
|
Максимальный разрядный ток, Imax(8/20)
|
|
150 кА
|
Номинальный разрядный ток, In(8/20)
|
|
80 кА
|
|
Номинал защитного предохранителя
|
|
|
Номинал защитного предохранителя при "V" - соединении
|
|
|
|
Допустимый ток короткого замыкания, Ip
|
|
80 кА
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Время срабатывания, tA
|
< 25 нсек
|
< 25 нсек
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
Монтаж
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
|
|
|
- жесткий одножильный
|
|
35 мм2
|
|
- гибкий множильный
|
25 мм2
|
25 мм2
|
|
Материал корпуса
|
Polyamide PA6
|
Polyamide PA6
|
|
Цвет корпуса
|
|
|
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет |
|
Контакты дистанционной сигнализации
|
|
|
|
-электрическая прочность
|
3,75 кВэфф
|
3,75 кВэфф |
|
-сопротивление изоляции
|
|
|
|
-макс. коммутируемый ток
|
~ 0,5 A
|
~ 0,5 A |
|
-макс. коммутируемое напряжение
|
~ 250 В
|
~ 250 В
|
|
Масса
|
788 гр.
|
788 гр.
|
|
Номер по каталогу
|
10 035
|
10 037
|
|
|
10 135
|
10 137
|
|
|
|
