Описание
Технические данные

Наименование:
TESTER H1

Тип:
Оборудование для тестирования и измерений УЗИП

ТУ:
ТУ 4220-003-79740390-2009

Краткое тех. описание:
–

Цена TESTER H1:
Уточняйте по телефону или через обратную связь.

Оборудование для тестирования и измерений УЗИП
TESTER H1

TESTER H1 предназначен для диагностики УЗИП класса III и проверки исправности УЗИП классов I и II.

TESTER H1, ТУ 4220-003-79740390-2009– прибор для диагностики УЗИП.

• Предназначен для диагностики устройств для защиты от импульсных перенапряжений (УЗИП) класса III и проверки исправности УЗИП классов I и II.

• Позволяет измерять напряжение ограничения (уровень защиты) УЗИП с погрешностью ± 100 В.

• Быстрая диагностика УЗИП.
• Оптимальная нагрузка УЗИП в течении испытания, не приводящая к снижению его ресурса.

• Простота использования.

Сертификаты:

декларация о соответствии РОСС RU.МЛ02.Д00244 Приборов для диагностики устройств защиты от импульсных перенапряжений серий: TESTER, PBI требованиям ГОСТ Р 52319-2005, ГОСТ Р 51522-99 (кл.А) (до 16.05.2015 года).

Технические характеристики	TESTER H1
Питание	230 В ± 10 %, 50 Гц
Диапазоны выходного напряжения при импульсе 1,2/50 мкс	1 кВ, 2 кВ, 3 кВ
Мощность	50 ВА
Погрешность измерения напряжение ограничения	± 100 В
Срок эксплуатации	100 000 ч
Рабочая температура	+10°C - +35°C
Степень защиты в соответствии с ГОСТ 14254	IP 20
Вес	3 кг.
Номер по каталогу	70 015

Описание прибора

На передней панели находятся:

1. сигнальный индикатор сети

2. выключатель «СЕТЬ»

3. «MEASUREMENT» - кнопка «ПУСК»

4. «RANGE - kV» - переключатель диапазонов напряжения

5, 6 гнезда для измерительных проводов

7. «САLIBRATION» - ручка калибровки

8. «1 – 3 kV» - индикатор напряжения 0 – 3 кВ

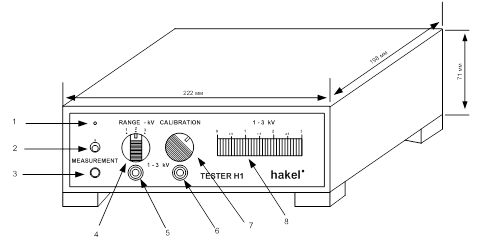

Рис. 1 Внешний вид и габаритные размеры TESTER-H1

На задней панели установки находятся колодка «СЕТЬ 220 V 50 Hz», предназначенная для подключения шнура питания к сети 220В.

Индикация выходного напряжения осуществляется светодиодным дисплеем «1 – 3 kV», состоящим из 30 сегментов (светодиодов) в переключаемых диапазонах 1 кВ, 2 кВ, 3 кВ. Диапазон выбирается переключателем «RANGE - kV».

Прибор «TESTER H1» выдаёт испытательный импульс формы 1,2/50 мкс амплитудой 1кВ, 2 кВ или 3 кВ. Осциллограмма испытательного импульса «TESTER H1» приведена на рис. 2.

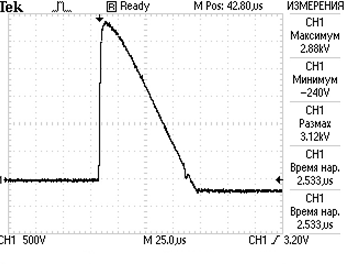

Рис. 2 – Осциллограмма испытательного импульса с прибора «TESTER H1» при отключенном УЗИП.

Порядок работы с прибором

Прибор TESTER-H1 позволяет измерять напряжение ограничения (уровень защиты) УЗИП с погрешностью ±100В.

Напряжение ограничения УЗИП I класса измеряется в диапазоне 3 кВ.

Напряжение ограничения УЗИП II класса измеряется в диапазоне 2 кВ.

Напряжение ограничения УЗИП III класса измеряется в диапазоне 1 кВ или 2 кВ.

1. Подключить соединительные провода к входу проверяемого УЗИП в соответствии с рис. 3 (схема «провод-провод») и рис. 4 (схема «провод – РЕ»):

Рис.3 «провод – провод»

Рис.4 «провод – РЕ»

2. Установите переключатель «RANGE-kV» в соответствующее положение 1 kV, 2 kV или 3 kV в зависимости от класса проверяемого УЗИП.

3. Нажать кнопку «MEASUREMENT» («Пуск») на приборе «TESTER-H1» и удерживая ее, наблюдать на индикаторе «1 – 3 kV» уровень напряжения Up ограничения проверяемого защитного устройства.

4. Если значение на индикаторе превысило его диапазон «1 – 3 kV», значит проверяемое защитное устройство неисправно. В случае внутреннего короткого замыкания УЗИП значение напряжения на индикаторе покажет «0».

5. Повторить испытания для каждой схемы измерения и для каждого провода в схеме «провод – РЕ».

Для более точного измерения уровня напряжения зашиты Up проверяемого УЗИП, параллельно ему подключается через делитель напряжения Agilent Technologies 10076B High Voltage Probe (или аналогичный по характеристикам с коэффициентом деления 1:100 и рабочим напряжением до 4 кВ) осциллограф цифровой типа TDS 2012B (или аналогичный по характеристикам с полосой пропускания: 20 МГц и входным напряжением: 0 – 300 В).
