Приборы для контроля изоляции в сетях с изолированной нейтралью
Дроссели

Дроссели на номинальное рабочее напряжение UN=3*3300, 3*6000 В AC.





Дроссели предназначены для подключения приборов контроля сопротивления изоляции HIS к трехфазным и однофазным сетям переменного тока с изолированной нейтралью без выведенной средней точки и с номинальным рабочим напряжением выше 275 В.

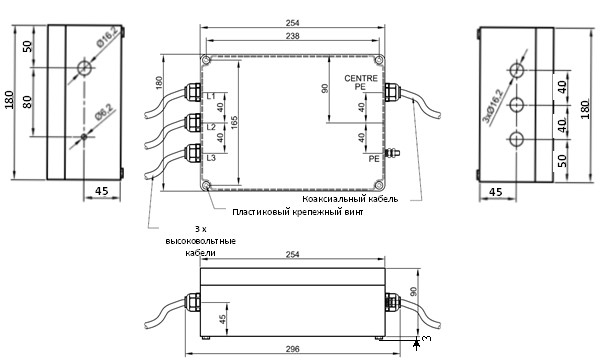

Дроссели размещены в пластмассовом корпусе со степенью защиты IP62. Крепление устройства осуществляется на монтажную панель. Из корпуса устройства выведены высоковольтные кабели (длина кабелей 3 метра, сечение 1.5 мм2) для подключения к контролируемой линии   и  коаксиальный кабель (длина 3 метра, марка RJ58U/64FA) для подключения прибора контроля сопротивления изоляции (CENTRE/PE). Для подключения заземляющего провода на торцевую часть корпуса выведена болтовая клемма М6.



декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".





Технические характеристики	TL3300	TL6003
Номинальное рабочее напряжение/50 Гц, UN	3 * 3300 В	3 * 6000 В
Максимально допустимое рабочее напряжение/50 Гц, Uс	3 * 3500 В	3 * 7200 В
Потери энергии	<3 Вт	<6 Вт
Рабочая температура	-40°C - +55°C	-40°C - +55°C
Сечение присоединяемых проводов	1,5 мм²	1,5 мм²
Класс защиты	IP62	IP62
Масса	1400 гр.	4100 гр.
Монтаж	монтажная панель	монтажная панель
Допустимая вибрация по IEC 654-3, гр.N2	10 - 55 Гц, ампл. 0,35 мм	10 - 55 Гц, ампл. 0,35 мм
Номер по каталогу	71 330	70 603
