ГИК 24/* Exi **2 УЗИП систем передачи данных, управления, контроля и измерения / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГИК 24/* Exi **2
Тип:
УЗИП систем передачи данных, управления, контроля и измерения
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГИК 24/* Exi **2:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК
Exi **2
ГИК 24/* Exi **2
|
|
|
|
|

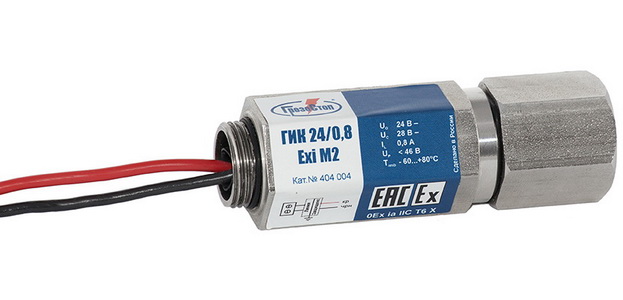

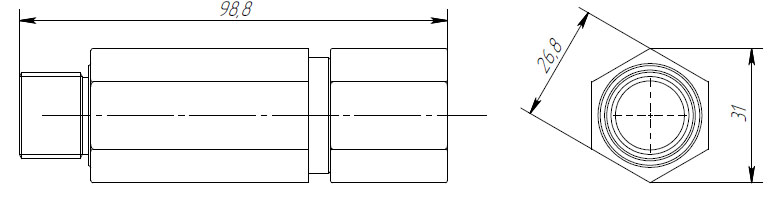

ГРОЗОСТОП® ГИК 24/* Eхi M2
|
|
|
|
|
|

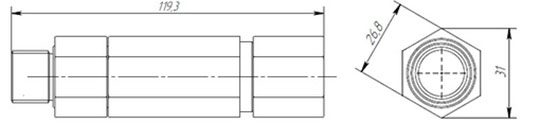

ГРОЗОСТОП® ГИК 24/* Eхi N2
|
|
|
|
УЗИП в корпусе
из нержавеющей
стали с
переходной
гайкой.
Количество
защищаемых пар
проводников 1. Iimp(10/350)=2
кА. UN=
24 В DC. IL=0.8,
2 A. Скорость
передачи данных
1 Мбит/с. Вид
взрывозащиты
искробезопасная
цепь. |
|
|
УЗИП серии ГРОЗОСТОП® ГИК 24/* Eхi **2, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии ГРОЗОСТОП® ГИК 24/* Eхi **2, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с переходной гайкой.
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство вместо основного гермоввода.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 X (в соответствии с ТР ТС 012/2011, ГОСТ Р МЭК 60079-0 – 2011, ГОСТ Р МЭК 60079-18 – 2008).
- Вид взрывозащиты искробезопасная цепь.
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение UN= 24 В DC, максимальный ток IL=0.8, 2 А, вид резьбы М20х1,5 male/female - метрическая, NPT 1/2”-14 male/female - дюймовая.- Скорость передачи данных 1 Мбит/с.
|
|
|
|
Обеспечение взрывозащиты:
|
Взрывозащищенность устройств серии ГИК 24/* Exi **2 обеспечивается видом взрывозащиты искробезопасность «ia» (для уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;
- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;
- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ Р МЭК 60079-11 – 2010, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.
|
|
|
Структура наименования ГРОЗОСТОП® ГИК 24/* Exi **2:
ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;
24 - номинальное рабочее напряжение UN= 24 В DC;
3 - максимальный ток IN=3 А;
Exi -вид взрывозащиты искробезопасная цепь;
**- вид резьбы M - метрическая, N - дюймовая
2 - корпус из нержавеющей стали с переходной гайкой.
Пример: ГРОЗОСТОП® ГИК 24/0,8 Exi M2 - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали с переходной гайкой, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 24 В DC, максимальный ток IN= 0,8 А, вид взрывозащиты искробезопасная цепь, резьба для подключения к полевому оборудованию метрическая М20х1,5 female.
|
|
|
|
|
|
схема электрическая принципиальная ГИК 24/* Exi **2
|
|
подключение УЗИП в корпусе с переходной гайкой к полевому оборудованию
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ГОСТ
ISO 9001-2011
(ISO 9001:2008) |
|
|
Теория и особенности применения:
|
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.
|
|
|
|
Специальные условия безопасного применения «Х»:
|
|
Знак «Х» в маркировке взрывозащиты ГИК 24/* Exi **2 указывает:
|
- УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя;
- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ Р МЭК 60079-11 – 2010, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.
|
|
|
ГРОЗОСТОП® ГИК 24/* Exi **2 рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.
При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.
Подключение к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
ГИК 24/0,8 Exi M2
|
ГИК 24/2 Exi M2
|
ГИК 24/0,8 Exi N2
|
ГИК 24/2 Exi N2
|
|
Количество защищаемых пар
|
1
|
1
|
1
|
1
|
|
Маркировка взывозащиты по ТР ТС 012/2011
|
0Ex ia IIC T6 X
|
0Ex ia IIC T6 X
|
0Ex ia IIC T6 X
|
0Ex ia IIC T6 X
|
|
Номинальное рабочее напряжение AC/DC, UN
|
17/24 В
|
17/24 В
|
17/24 В
|
|
|
Максимальное длительное рабочее напряжение AC/DC, UC
|
20/28 В
|
20/28 В
|
20/28 В
|
20/28 В
|
| Максимальный ток, IL |
0,8 А
|
2 А
|
0,8 А
|
|
|
D1 Импульсный ток на линию (10/350), Iimp
|
2 кА
|
2 кА
|
2 кА
|
2 кА
|
|
С2 Общий номинальный разрядный ток (8/20),In
|
15 кА
|
15 кА
|
15 кА
|
15 кА
|
С2 Номинальный разрядный ток на линию (8/20), In
|
7,5 кА
|
7,5 кА
|
7,5 кА
|
7,5 кА
|
|
С2 Уровень напряжения защиты линия-линия при In ,Up
|
<55 В
|
<60 В
|
<55 В
|
<60 В
|
С2 Уровень напряжения защиты линия-земля при In, Up
|
<1100 В
|
<1200 В
|
<1100 В
|
<1200 В
|
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
|
<46 В
|
<50 В
|
<46 В
|
<50 В
|
|
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
|
<1000 В
|
<1100 В
|
<1000 В
|
<1100 В
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
|
1500 Вт
|
1500 Вт
|
1500 Вт
|
|
|
|
< 30 нс
|
|
< 30 нс
|
|
|
Скорость передачи данных
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
|
|
Вносимая индуктивность, L
|
10 мкГн
|
10 мкГн
|
10 мкГн
|
|
|
Паразитная емкость линия-линия, C
|
1,3 нФ
|
1,4 нФ
|
1,3 нФ
|
|
|
Вносимое сопротивление, R
|
2,2 Ом
|
0,5 Ом
|
2,2 Ом
|
0,5 Ом
|
|
Сопротивление изоляции «линия-земля»
|
> 500 B
|
> 500 B
|
> 500 B
|
> 500 B
|
|
Рабочая температура,υ
|
-60°C - +80°C
|
-60°C - +80°C
|
-60°C - +80°C
|
-60°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 67
|
IP 67
|
IP 67
|
IP 67
|
Резьба
|
М20х1,5 male/female |
М20х1,5 male/female
|
NPT 1/2”-14 male/female
|
NPT 1/2”-14 male/female |
|
Момент затяжки, Нм
|
10
|
10
|
10
|
10
|
Подключение вход/выход
|
клеммы/соединительные проводники
|
клеммы/соединительные проводники
|
клеммы/соединительные проводники
|
клеммы/соединительные проводники
|
|
Соединительные проводники:
|
|
|
|
|
|
- длина
|
200 мм
|
200 мм
|
200 мм
|
200 мм
|
- сечение
|
2,5 мм²
|
2,5 мм²
|
2,5 мм²
|
2,5 мм²
|
|
Заземление
|
корпус
|
корпус
|
корпус
|
корпус
|
|
Материал корпуса
|
нержавеющая сталь
|
нержавеющая сталь
|
нержавеющая сталь
|
нержавеющая сталь |
|
Цвет корпуса
|
натуральный
|
натуральный
|
натуральный
|
натуральный
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Масса
|
203 г
|
203 г
|
203 г
|
203 г
|
|
Номер по каталогу
|
404 004
|
404 005
|
404 006
|
404 007
|
|
|
|
