ГРОЗОСТОП ГИК 230/24 Exd+m ** УЗИП систем передачи данных, управления, контроля и измерения / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГРОЗОСТОП ГИК 230/24 Exd+m **
Тип:
УЗИП систем передачи данных, управления, контроля и измерения
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГРОЗОСТОП ГИК 230/24 Exd+m **:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК
Exd+m **

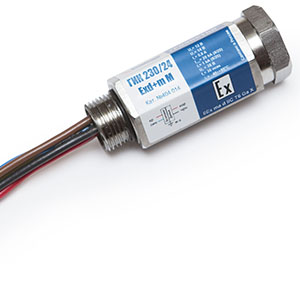

ГРОЗОСТОП® ГИК 230/24 Exd+m **
|
|
|
|
|

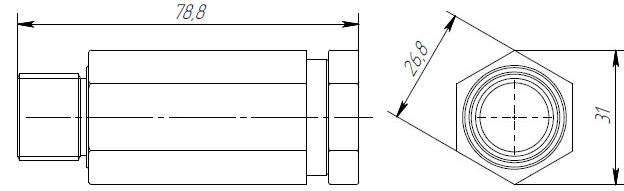

ГРОЗОСТОП® ГИК 230/24 Exd+m M
|
|
|
|
|
|

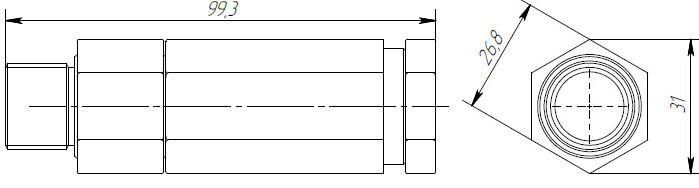

ГРОЗОСТОП® ГИК 230/24 Exd+m N
|
|
|
|
Комбинированное УЗИП
в корпусе из
нержавеющей
стали с
гайкой-заглушкой.
Количество
защищаемых пар
проводников 2. In(8/20)=10/20
кА. UN=
230 В АС/24 В
DC. Скорость
передачи данных
1 Мбит/с. Вид
взрывозащиты
взрывонепроницаемая
оболочка и
герметизация
компаундом. |
|
|
|
Комбинированные УЗИП серии ГРОЗОСТОП® ГИК 230/24 Eхd+m **, ТУ 3428-002-79740390-2007 предназначены для защиты цепи питания 230 В АС и линии передачи данных 24 В DC полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В)- 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии ГРОЗОСТОП® ГИК 230/24 Eхd+m **, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с гайкой-заглушкой.
- Предназначены для для защиты цепи питания 230 В АС и линии передачи данных 24 B DC полевого оборудования;
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ma d IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ Р МЭК 60079-0 – 2011, ГОСТ Р МЭК 60079-18 – 2008).
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Вид резьбы М20х1,5 male - метрическая, NPT 1/2”-14 male - дюймовая. |
|
|
|
Обеспечение взрывозащиты:
|
Взрывозащищенность ГИК 230/24 Exd+m ** обеспечивается видами взрывозащиты - взрывонепроницаемая оболочка «d» и герметизация компаундом с уровнем взрывозащиты «ma» (для уровня взрывозащиты Ga и Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1-11 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”», ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация компаундом «m», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP67 с толщиной стенки не менее 1,2 мм;
- цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0,7;
- число полных непрерывных ниток резьбы ≥ 8,0;
- осевая длина резьбы, мм ≥ 13,5;
- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных полостей, трещин, отслоений;
- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм;
- заглушка взрывонепроницаемой оболочки защищена от самопроизвольного ослабления согласно ГОСТ IEC 60079-1 – 2011;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.
|
|
|
|
|
Структура наименования ГРОЗОСТОП® ГИК 230/24 Exd+m **:
ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;
230 - номинальное рабочее напряжение линии питания UN= 230 AC;
24 - номинальное рабочее напряжение линии передачи данных UN= 24 В DC;
Exd+m - вид взрывозащиты взрывонепроницаемая оболочка и герметизация компаундом;
**- вид резьбы M - метрическая, N - дюймовая.
Пример: ГРОЗОСТОП® ГИК 230/24 Exd+m M - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, номинальное рабочее напряжение линии питания UN= 230 В АC,номинальное рабочее напряжение линии передачи данных UN= 24 В DC, вид взрывозащиты взрывонепроницаемая оболочка и герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20х1,5 male.
|
|
|
|
|
|
схема электрическая принципиальная ГИК 230/24 Exd+m **
|
|
параллельное подключение 2-х парного УЗИП в корпусе с гайкой-заглушкой к полевому оборудованию
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ГОСТ
ISO 9001-2011
(ISO 9001:2008) |
|
|
Теория и особенности применения:
|
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.
|
|
|
|
Специальные условия безопасного применения «Х»:
|
Знак «Х» в маркировке взрывозащиты ГИК 230/24 Exd+m ** указывает:
- УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.
|
|
|
ГИК 230/24 Exd+m ** рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «d»;
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.
При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.
Подключение устройств ГИК 24/* Exm ** к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
ГИК 230/24 Exd+m M
|
ГИК 230/24 Exd+m N
|
|
Количество защищаемых пар
|
2
|
2
|
|
Маркировка взывозащиты по ТР ТС 012/2011
|
0Ex ma d IIC T6 Ga X
|
0Ex ma d IIC T6 Ga X
|
|
Защита по цепи электропитания:
|
Номинальное рабочее напряжение AC,UN
|
120/230 В
|
120/230 В
|
Максимальное длительное рабочее напряжение AC, UC
|
255 В
|
255 В
|
|
Общий номинальный разрядный ток (8/20) L+N/PE, In
|
10 кА
|
10 кА
|
Номинальный разрядный ток (8/20), In
|
5 кА
|
5 кА
|
Уровень напряжения защиты при In , Up
|
<1400 В
|
<1400 В
|
Уровень напряжения защиты при 1 кВ/мкс, Up
|
<1500 В
|
<1500 В
|
Временное пперенапряжение, Uт
|
340 В / 5 сек
|
340 В / 5 сек
|
|
Защита по линии передачи данных:
|
|
Номинальное рабочее напряжение AC/DC, UN
|
17/24 В
|
|
|
Максимальное длительное рабочее напряжение AC/DC, UC
|
22,6/32 В
|
22,6/32 В
|
|
С2 Общий номинальный разрядный ток (8/20), In
|
20 кА
|
20 кА
|
С2 Номинальный разрядный ток на линию (8/20), In
|
10 кА
|
10 кА
|
|
С2 Уровень напряжения защиты линия-линия при In , Up
|
<58 В
|
<58 В
|
С2 Уровень напряжения защиты линия-земля при In, Up
|
<1800 В
|
<1800 В
|
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
|
<50 В
|
<50 В
|
|
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
|
<1600 В
|
<1600 В
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами,Рppm
|
1500 Вт
|
|
|
|
|
|
|
Скорость передачи данных
|
1 Мбит/с
|
|
|
Вносимая индуктивность, L
|
10 мкГн
|
|
|
Паразитная емкость линия-линия, C
|
1,2 нФ
|
|
|
Общие характеристики:
|
|
|
|
Рабочая температура, υ
|
-60°C - +80°C
|
-60°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 67
|
IP 67
|
Резьба
|
М20х1,5 male
|
NPT 1/2”-14 male |
|
Момент затяжки, Нм
|
10
|
10
|
|
Соединительные проводники:
|
|
|
|
- длина
|
200 мм
|
200 мм
|
- сечение
|
2,5 мм²
|
2,5 мм²
|
|
Заземление
|
ж-з проводник
|
ж-з проводник
|
|
Материал корпуса
|
нержавеющая сталь
|
нержавеющая сталь |
|
Цвет корпуса
|
натуральный
|
натуральный
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Масса
|
201 г
|
265 г
|
|
Номер по каталогу
|
404 014
|
404 015
|
|
|
