Наименование:
ГРОЗОСТОП ГИК 30/* Exd **

Тип:
УЗИП систем передачи данных, управления, контроля и измерения

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена ГРОЗОСТОП ГИК 30/* Exd **:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК Exd **

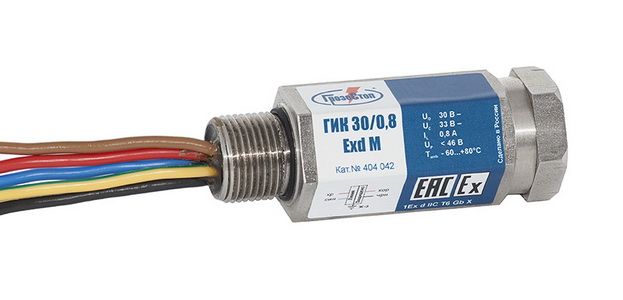

ГРОЗОСТОП® ГИК 30/* Exd **

ГРОЗОСТОП® ГИК 30/* Exd M

ГРОЗОСТОП® ГИК 30/* Exd N

УЗИП в корпусе из нержавеющей стали с гайкой-заглушкой. Количество защищаемых пар проводников 1. Iimp(10/350)=2 кА. UN= 30 В DC. IL=0.8, 2 А. Скорость передачи данных 1 Мбит/с. Вид взрывозащиты взрывонепроницаемая оболочка.

УЗИП серии ГРОЗОСТОП® ГИК 30/* Eхd **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии ГРОЗОСТОП® ГИК 30/* Eхd **, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с гайкой-заглушкой.

- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.

- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 1Ex d IIC T6 Gb X (в соответствии с ТР ТС 012/2011, ГОСТ Р МЭК 60079-0 – 2011, ГОСТ Р МЭК 60079-18 – 2008).

- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.

- Выпускаются на номинальное рабочее напряжение UN= 30 В DC, максимальный ток IL=0.8, 2 А, вид резьбы М20х1,5 male - метрическая, NPT 1/2”-14 male - дюймовая.- Скорость передачи данных 1 Мбит/с.

Обеспечение взрывозащиты:

Взрывозащищенность устройств серии ГИК 30/* Exd ** обеспечивается видом взрывозащиты «взрывонепроницаемые оболочки «d» (для уровня взрывозащиты Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1 – 2011 «Взрывоопасные среды. Часть 1. Оборудование с взрывозащитой вида «взрывонепроницаемые оболочки «d», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

- электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP67 с толщиной стенки не менее 1,2 мм;

- цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0,7;

- число полных непрерывных ниток резьбы ≥ 8,0; - осевая длина резьбы, мм ≥ 13,5;

- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм;

- заглушка взрывонепроницаемой оболочки защищена от самопроизвольного ослабления согласно ГОСТ IEC 60079-1 – 2011;

- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.

Структура наименования ГРОЗОСТОП® ГИК 30/* Exd **:

ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;

30 - номинальное рабочее напряжение UN= 30 В DC;

* - максимальный ток IL=0.8, 2 А;

Exd - вид взрывозащиты взрывонепроницаемая оболочка;

**- вид резьбы M - метрическая, N - дюймовая.

Пример: ГРОЗОСТОП® ГИК 30/0,8 Exd M - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 30 В DC, максимальный ток IL=0.8 А, вид взрывозащиты взрывонепроницаемая оболочка, резьба для подключения к полевому оборудованию метрическая М20х1,5 male.

Схемы:

схема электрическая принципиальная ГИК 30/* Exd **

подключение УЗИП в корпусе с гайкой заглушкой к полевому оборудованию

Сертификаты:

cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:

Знак «Х» в маркировке взрывозащиты ГИК 30/* Exd ** указывает:

- УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.

ГИК 30/* Exd ** рекомендуется размещать:

- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «d»;

- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение устройств ГИК 30/* Exd ** к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики	ГИК 30/0,8 Exd M	ГИК 30/2 Exd M	ГИК 30/0,8 Exd N	ГИК 30/2 Exd N
Количество защищаемых пар	1	1	1	1
Маркировка взывозащиты по ТР ТС 012/2011	1Ex d IIC T6 Gb X	1Ex d IIC T6 Gb X	1Ex d IIC T6 Gb X	1Ex d IIC T6 Gb X
Номинальное рабочее напряжение AC/DC, UN	21/30 В	21/30 В	21/30 В	21/30 В
Максимальное длительное рабочее напряжение AC/DC, UC	23/33 В	23/33 В	23/33 В	23/33 В
Максимальный ток, IL	0,8 А	2 А	0,8 А	2 А
D1 Импульсный ток на линию (10/350), Iimp	2 кА	2 кА	2 кА	2 кА
С2 Общий номинальный разрядный ток (8/20), In	15 кА	15 кА	15 кА	15 кА
С2 Номинальный разрядный ток на линию (8/20), In	7,5 кА	7,5 кА	7,5 кА	7,5 кА
С2 Уровень напряжения защиты линия-линия при In , Up	<55 В	<60 В	<55 В	<60 В
С2 Уровень напряжения защиты линия-земля при In, Up	<1100 В	<1200 В	<1100 В	<1200 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up	<46 В	<50 В	<46 В	<50 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up	<1000 В	<1100 В	<1000 В	<1100 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания, tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных	1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность, L	10 мкГн	10 мкГн	10 мкГн	10 мкГн
Паразитная емкость линия-линия, C	2,4 нФ	2,5 нФ	2,4 нФ	2,5 нФ
Вносимое сопротивление, R	2,2 Ом	0,5 Ом	2,2 Ом	0,5 Ом
Рабочая температура,υ	-60°C - +80°C	-60°C - +80°C	-60°C - +80°C	-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 67	IP 67	IP 67	IP 67
Резьба	М20х1,5 male	М20х1,5 male	NPT 1/2”-14 male	NPT 1/2”-14 male
Момент затяжки, Нм	10	10	10	10
Соединительные проводники:
- длина	200 мм	200 мм	200 мм	200 мм
- сечение	2,5 мм²	2,5 мм²	2,5 мм²	2,5 мм²
Заземление	ж-з проводник	ж-з проводник	ж-з проводник	ж-з проводник
Материал корпуса	нержавеющая сталь	нержавеющая сталь	нержавеющая сталь	нержавеющая сталь
Цвет корпуса	натуральный	натуральный	натуральный	натуральный
Категория в соответствии с ГОСТ Р 54986-2012	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса	201 г	201 г	265 г	265 г
Номер по каталогу	404 042	404 043	404 044	404 045
