Наименование:
ГРОЗОСТОП ГИК 6/* Exm **

Тип:
УЗИП систем передачи данных, управления, контроля и измерения

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГРОЗОСТОП ГИК 6/* Exm **:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК Exm **

ГРОЗОСТОП® ГИК 6/* Exm **




ГРОЗОСТОП® ГИК 6/* Exm M



ГРОЗОСТОП® ГИК 6/* Exm M

ГРОЗОСТОП® ГИК 6/* Exm N



ГРОЗОСТОП® ГИК 6/* Exm N

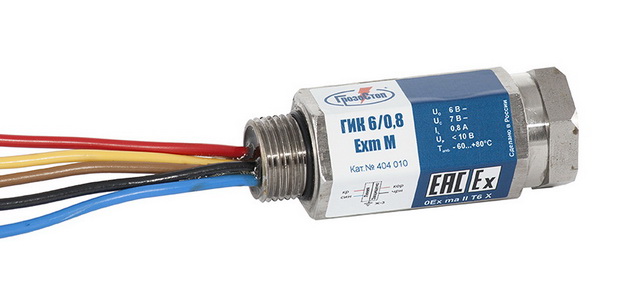

УЗИП в корпусе из нержавеющей стали с гайкой-заглушкой. Количество защищаемых пар проводников 1. Iimp(10/350)=2 кА. UN=  6 В DC. IL=0.8, 2 А. Скорость передачи данных 1 Мбит/с.  Вид взрывозащиты герметизация компаундом.

УЗИП серии  ГРОЗОСТОП® ГИК 6/* Eхm **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхm **, ТУ 3428-002-79740390-2007  в корпусе из нержавеющей стали с гайкой-заглушкой.
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно  маркировке  взрывозащиты 0Ex ma II T6 X  (в соответствии с ТР ТС  012/2011,  ГОСТ Р МЭК 60079-0 – 2011,  ГОСТ Р МЭК 60079-18 – 2008).
- Конструкция УЗИП предусматривает  его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение UN=  6 В DC, максимальный ток IL=0.8, 2 А, вид резьбы М20х1,5 male - метрическая, NPT 1/2”-14 male - дюймовая.- Скорость передачи данных 1 Мбит/с.

Обеспечение взрывозащиты:
Взрывозащищенность устройств серии ГИК 6/* Exm ** обеспечивается видом взрывозащиты  герметизация компаундом с уровнем взрывозащиты «ma» (для  уровня  взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация компаундом «m», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных полостей, трещин, отслоений;
- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса  Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.

Структура наименования ГРОЗОСТОП® ГИК 6/* Exm **:
ГИК  - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе из нержавеющей стали;
6 - номинальное рабочее напряжение UN= 24 В DC;
* - максимальный ток IL=0.8, 2 А;
Exm - вид взрывозащиты  герметизация компаундом;
**- вид резьбы M - метрическая, N - дюймовая.

Пример: ГРОЗОСТОП® ГИК 6/0,8 Exm M - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 6 В DC, максимальный ток IL=0.8 А,  вид взрывозащиты герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20х1,5 male.

Схемы:
схема электрическая принципиальная ГИК 6/* Exm **
подключение УЗИП в корпусе с гайкой заглушкой к полевому оборудованию

Сертификаты:
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:
Знак «Х» в маркировке взрывозащиты ГИК 6/* Exm ** указывает:
- УЗИП выпускается с постоянно присоединенным  кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.

ГИК 6/* Exm ** рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение устройств ГИК 6/* Exm ** к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
ГИК 6/0,8 Exm M
ГИК 6/2 Exm M
ГИК 6/0,8 Exm N
ГИК 6/2 Exm N
Количество защищаемых пар

1

1
Маркировка взывозащиты по ТР ТС 012/2011
0Ex ma II T6 X
0Ex ma II T6 X
0Ex ma II T6 X
0Ex ma II T6 X
Номинальное рабочее напряжение AC/DC, UN
4/6 В
4/6 В
4/6 В
4/6 В
Максимальное длительное рабочее напряжение AC/DC, UC
5/7 В
5/7 В
5/7 В
5/7 В
Максимальный ток, IL
0,8 А
2 А
0,8 А
2 А
D1 Импульсный ток на линию  (10/350), Iimp
2 кА
2 кА
2 кА
2 кА
С2 Общий номинальный разрядный ток (8/20), In
15 кА
15 кА
15 кА
15 кА
С2 Номинальный разрядный ток на линию (8/20), In
7,5 кА
7,5 кА
7,5 кА
7,5 кА
С2 Уровень напряжения защиты линия-линия при In , Up
<50 В
<55 В
<50 В
<55 В
С2 Уровень напряжения защиты линия-земля при In, Up
<850 В
<1000 В
<850 В
<1000 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<10 В
<12 В
<10 В
<12 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<600 В
<700 В
<600 В
<700 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания, tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных
1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность, L
10 мкГн
10 мкГн
10 мкГн
10 мкГн
Паразитная емкость линия-линия, C
2,4 нФ
2,5 нФ
2,4 нФ
2,5 нФ
Вносимое сопротивление, R
2,2 Ом
0,5 Ом
2,2 Ом
0,5 Ом
Рабочая температура,υ
-60°C - +80°C
-60°C - +80°C
-60°C - +80°C
-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 67
 IP 67
 IP 67
  IP 67
Резьба
М20х1,5 male
М20х1,5 male
NPT 1/2”-14 male
NPT 1/2”-14 male
Момент затяжки, Нм
10
10
10
10
Соединительные проводники:




- длина
200 мм
200 мм
200 мм
 200 мм
- сечение
2,5 мм²
2,5 мм²
2,5 мм²
2,5 мм²
Заземление
ж-з проводник
ж-з проводник
ж-з проводник
ж-з проводник
Материал корпуса
нержавеющая сталь
 нержавеющая сталь
нержавеющая сталь
нержавеющая сталь
Цвет корпуса
натуральный
натуральный
натуральный
натуральный
Категория в соответствии с ГОСТ Р 54986-2012
A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса
201 г
201 г
265 г
265 г
Номер по каталогу
404 010
404 011
404 012
404 013
Заказать ГРОЗОСТОП ГИК 6/* Exm ** УЗИП систем передачи данных, управления, контроля и измерения
