ГРОЗОСТОП ГИП */**/5/1500-Л УЗИП серий DT, DTNV, ГИП / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГРОЗОСТОП ГИП */**/5/1500-Л
Тип:
УЗИП серий DT, DTNV, ГИП
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГРОЗОСТОП ГИП */**/5/1500-Л:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП
ГРОЗОСТОП® ГИП */**/5/1500-Л
|
|
|
УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. UN= 6, 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IN= 5 А. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.
|
|
|
УЗИП серии ГРОЗОСТОП® ГИП */**/5/1500-Л, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.

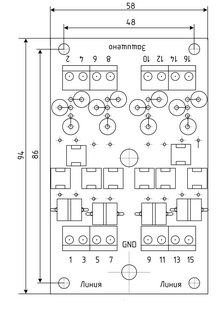

УЗИП серии ГРОЗОСТОП® ГИП */**/5/1500-Л, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN=5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.
|
|
|
Структура наименования ГРОЗОСТОП® ГИП */**/5/1500-Л:
ГИП - серия устройств для защиты оборудования слаботочных цепей, выполнены в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4;
** - номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC;
5 - номинальный ток, А;
1500 - вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт;
Л - первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.
Пример: ГРОЗОСТОП® ГИП 4/6/5/1500-Л -УЗИП для защиты оборудования слаботочных цепей с номинальным током IN = 5А , выполнены в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -4, номинальное рабочее напряжение UN= 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.
|
|
|
|
|
схема электрическая принципиальная ГИП 1/**/5/1500, ГИП 1/**/5/1500-Л
|
схема электрическая принципиальная ГИП 2/**/5/1500, ГИП 2/**/5/1500-Л
|
схема электрическая принципиальная ГИП 3/**/5/1500, ГИП 3/**/5/1500-Л
|
схема электрическая принципиальная ГИП 4/**/5/1500, ГИП 4/**/5/1500-Л
|
схема подключения ГИП */**/5/1500, ГИП*/**/5/1500-Л
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ГОСТ
ISO 9001-2011
(ISO 9001:2008) |
|
|
|
Теория и особенности применения:
|
|
УЗИП и его параметры
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
ГИП 2/6/5/1500-Л
|
|
|
ГИП 2/30/5/1500-Л
|
|
3
|
ГИП 3/6/5/1500-Л
|
|
|
|
|
4
|
ГИП 4/6/5/1500-Л
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
6 В
|
|
|
30 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
7 В
|
13,5 В
|
28 В
|
33 В
|
|
|
IN
|
5 А
|
5 А
|
5 А
|
5 А
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
20 кА
|
20 кА
|
20 кА
|
20 кА
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
|
Уровень напряжения защиты при In
|
|
18 В
|
28 В |
43 В |
49 В
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
10 В
|
19 В
|
34 В
|
44 В
|
Уровень напряжения защиты при Imax
|
|
51 В
|
|
|
|
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
|
|
|
|
|
|
|
tA
|
< 30 нс
|
< 30 нс
|
< 30 нс
|
< 30 нс
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
|
Вносимая индуктивность
|
|
4,7 мкГн
|
4,7 мкГн
|
4,7 мкГн
|
4,7 мкГн
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
1,5 нФ
|
1,5 нФ
|
1,5 нФ
|
|
Рабочая температура
|
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
IP 00
|
IP 00
|
IP 00
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель
|
монтажная панель |
монтажная панель |
|
Cечение присоединяемых проводников
|
|
0,25-1,5 мм²
|
0,25-1,5 мм²
|
0,25-1,5 мм²
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
400 261
|
400 271
|
400 281
|
400 291
|
|
|
|
400 262
|
400 272
|
400 282
|
400 292
|
|
|
|
400 263
|
400 273
|
400 283
|
400 293
|
|
|
|
400 264
|
400 274
|
400 294
|
400 294
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
ГИП 2/48/5/1500-Л
|
|
|
ГИП 2/110/5/1500-Л
|
|
3
|
|
|
|
|
|
4
|
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
48 В
|
|
|
110 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
53 В
|
70 В
|
94 В
|
128 В
|
|
|
IN
|
5 А |
5 А
|
5 А
|
5 А
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
20 кА
|
20 кА
|
20 кА
|
20 кА
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
|
Уровень напряжения защиты при In
|
|
86 В
|
100 В |
158 В |
186 В
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
67 В
|
84 В
|
108 В
|
158 В
|
Уровень напряжения защиты при Imax
|
|
|
|
|
|
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
|
|
|
|
|
|
|
tA
|
< 30 нс
|
< 30 нс
|
< 30 нс
|
< 30 нс
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
|
Вносимая индуктивность
|
|
4,7 мкГн
|
4,7 мкГн
|
4,7 мкГн
|
4,7 мкГн
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
1,5 нФ
|
1,5 нФ
|
1,5 нФ
|
|
Рабочая температура
|
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
IP 00
|
IP 00
|
IP 00
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель
|
монтажная панель |
монтажная панель |
|
Cечение присоединяемых проводников
|
|
0,25-1,5 мм²
|
0,25-1,5 мм²
|
0,25-1,5 мм²
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
400 301
|
400 311
|
400 321
|
400 331
|
|
|
|
400 302
|
400 312
|
400 322
|
400 332
|
|
|
|
|
400 313
|
400 323
|
400 333
|
|
|
|
400 304
|
400 314
|
400 324
|
400 334
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
ГИП 2/230/5/1500-Л
|
|
|
|
|
3
|
|
|
|
|
|
4
|
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
230 В
|
|
|
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
250 В
|
370 В
|
|
|
|
|
IN
|
5 А |
5 А
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
20 кА
|
20 кА
|
|
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
|
|
|
Уровень напряжения защиты при In
|
|
375 В
|
510 В |
|
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
345 В
|
470 В
|
|
|
Уровень напряжения защиты при Imax
|
|
|
|
|
|
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
|
|
|
|
|
|
|
tA
|
< 30 нс
|
< 30 нс
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
1 Мбит/с
|
|
|
|
Вносимая индуктивность
|
|
4,7 мкГн
|
4,7 мкГн
|
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
1,5 нФ
|
|
|
|
Рабочая температура
|
|
-40°C - +80°C
|
-40°C - +80°C
|
|
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
IP 00
|
|
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель
|
|
|
|
Cечение присоединяемых проводников
|
|
0,25-1,5 мм²
|
0,25-1,5 мм²
|
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
|
|
Номер по каталогу
|
|
400 341
|
400 351
|
|
|
|
|
|
400 342
|
400 352
|
|
|
|
|
|
400 343
|
400 353
|
|
|
|
|
|
400 344
|
400 354
|
|
|
|
|
