Наименование:
ГРОЗОСТОП ГСВ1-*/** 3+0 (С)

Тип:
УЗИП класса I

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена ГРОЗОСТОП ГСВ1-*/** 3+0 (С):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I

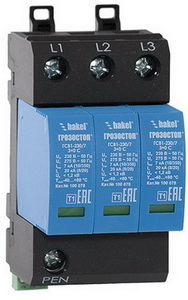

ГРОЗОСТОП® ГСВ1-*/** 3+0 (С)

Трехполюсные УЗИП класса I ограничивающего типа. Применяются для защиты фазных проводников. Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. UN = 60, 120, 230, 280, 320, 400 В. Iimp(10/350) = 7 кА.

Устройства серии ГРОЗОСТОП® ГСВ1-*/** 3+0 (С) соответствуют УЗИП класса I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005). Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с МЭК 1312-1:1995, ГОСТ Р МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В, при кабельном вводе электропитания.

ГРОЗОСТОП® ГСВ1-*/** 3+0 (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса I на основе оксидно-цинковых варисторов.

• Предназначены для защиты фазных проводников в цепях L/PEN .

• Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.

• Способны отводить импульсы тока Iimp(10/350) = 7 кА.

• Выпускаются на номинальное рабочее напряжение UN= 60, 120, 230, 280, 320, 400 В.

• Применяются в сетях с системами заземления типа TN-C.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

• Для удаленного контроля ГРОЗОСТОП® ГСВ1-*/** 3+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП® ГСВ1-*/** 3+0 (С) :

ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
1- класс УЗИП в соответствии с ГОСТ Р 51992;
* - номинальное рабочее напряжение, UN;
** - импульсный ток Iimp(L/N)(10/350);
3+0 -количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСВ1-230/7 3+0 С - УЗИП для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса I в соответствии с ГОСТ Р 51992, UN=230 В АС, Iimp(10/350) = 7 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ1 3+0 С

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ1 3+0

схема подключения для сетей с системами заземления типа TN-C

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ1 3+0 (С)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики	ГСВ1-60/7 3+0 С	ГСВ1-120/73+0 С	ГСВ1-230/73+0 С	ГСВ1-280/73+0 С	ГСВ1-320/73+0 С	ГСВ1-400/73+0 С
Технические характеристики	ГСВ1-60/7 3+0	ГСВ1-120/73+0	ГСВ1-230/73+0	ГСВ1-280/73+0	ГСВ1-320/73+0	ГСВ1-400/73+0
Количество полюсов	3	3	3	3	3	3
Класс УЗИП в соответствии с ГОСТ Р 51992-2011	I	I	I	I	I	I
Вид защиты	L/PEN	L/PEN	L/PEN	L/PEN	L/PEN	L/PEN
Номинальное рабочее напряжение, UN	60 В АС	120 В АС	230 В АС	280 В АС	320 В АС	400 В АС
Макс. длительное рабочее напряжение, UC	75 В АС	144 В АС	275 В АС	320 В АС	385 В АС	440 В АС
Импульсный ток, Iimp(10/350)	7 кА	7 кА	7 кА	7 кА	7 кА	7 кА
Коммутируемый заряд, Q	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек
Удельная энергия,W/R	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом
Номинальный разрядный ток, In(8/20)	20 кА	20 кА	20 кА	20 кА	20 кА	20 кА
Временное перенапряжение, UT	-	-	335 В/5 сек	335 В/5 сек	560 В/5 сек	580 В/5 сек
Уровень напряжения защиты при Iimp, Up	<600 В	<750 В	<1,2 кВ	<1,3 кВ	<1,7 кВ	<2,0 кВ
Номинал защитного предохранителя	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG
Допустимый ток короткого замыкания, Ip	60 кА	60 кА	60 кА	60 кА	60 кА	60 кА
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Время срабатывания, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²
- гибкий множильный	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-сечение проводника	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²
-макс. коммутируемый ток AC	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A
-макс. коммутируемое напряжение AC	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В
-макс. коммутируемый ток DC	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A
-макс. коммутируемое напряжение DC	250 В	250 В	250 В	250 В	250 В	250 В
Масса	297 гр.	297 гр.	297 гр.	297 гр.	297 гр.	297 гр.
Номер по каталогу	100 074	100 076	100 078	100 080	100 082	100 084
	100 075	100 077	100 079	100 081	100 083	100 085
