Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I

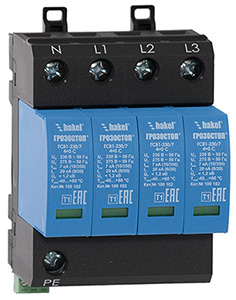

Четырехполюсные УЗИП класса I ограничивающего типа. Применяются для защиты фазных и нулевого проводников. Состоят из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. UN = 60, 120, 230, 280, 320, 400 В. Iimp(10/350) = 7 кА.



      Устройства серии ГРОЗОСТОП® ГСВ1-*/** 4+0 (С) соответствуют  УЗИП класса I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005).  Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с МЭК 1312-1:1995, ГОСТ Р МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В,  при кабельном вводе электропитания.



ГРОЗОСТОП® ГСВ1-*/** 4+0 (С), ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса I на основе оксидно-цинковых варисторов.



• Предназначены для защиты фазных  и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE.

• Способны отводить импульсы тока Iimp(10/350) = 7 кА.

• Выпускаются на номинальное рабочее напряжение UN= 60, 120, 230, 280, 320, 400 В.

• Применяются в сетях с системами заземления типа TN-S и TT.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

• Для удаленного контроля ГРОЗОСТОП® ГСВ1-*/** 4+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.



Структура наименования ГРОЗОСТОП®  ГСВ1-*/** 4+0 (С) :



ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
1- класс УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное рабочее напряжение, UN;
** -  импульсный ток  Iimp(L/N)(10/350);
4+0 -количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния.


визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ1 4+0 (С)



cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008



Теория и особенности применения:



Технические характеристики ГСВ1-60/7 4+0 С ГСВ1-120/74+0 С ГСВ1-230/74+0 С ГСВ1-280/74+0 С ГСВ1-320/74+0 С ГСВ1-400/7 4+0 С ГСВ1-60/7 4+0 ГСВ1-120/7 4+0 ГСВ1-230/74+0 ГСВ1-280/74+0 ГСВ1-320/74+0 ГСВ1-400/74+0  Количество полюсов  4 4 4 4 4 4 Класс УЗИП в соответствии с ГОСТ Р 51992-2011 I I I I I I Вид защиты L/PEN L/PEN L/PEN L/PEN L/PEN L/PEN Номинальное рабочее напряжение, UN 60 В АС 120 В АС 230 В АС 280 В АС 320 В АС 400 В АС Макс. длительное рабочее напряжение, UC  75 В АС 144 В АС 275 В АС 320 В АС 385 В АС 440 В АС Импульсный ток, Iimp(10/350)   7 кА   7 кА   7 кА   7 кА   7 кА   7 кА   Коммутируемый заряд, Q    3,5 A×сек   3,5 A×сек   3,5 A×сек   3,5 A×сек   3,5 A×сек   3,5 A×сек   Удельная энергия,W/R   12 кДж/Ом     12 кДж/Ом      12 кДж/Ом      12 кДж/Ом      12 кДж/Ом      12 кДж/Ом      Номинальный разрядный ток, In(8/20) 20 кА 20 кА 20 кА 20 кА   20 кА 20 кА Временное перенапряжение,  UT - - 335 В/5 сек 335 В/5 сек 560 В/5 сек 580 В/5 сек Уровень напряжения защиты при Iimp, Up <600 В <750 В <1,2 кВ <1,3 кВ <1,7 кВ <2,0 кВ Номинал защитного предохранителя 160 A  gG 160 A  gG 160 A  gG 160 A  gG   160 A  gG 160 A  gG Допустимый ток короткого замыкания, Ip 60 кА 60 кА 60 кА 60 кА 60 кА 60 кА Рабочая температура, υ -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C Время срабатывания, tA < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP 20  IP 20  IP 20  IP 20  IP 20  IP 20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения             - жесткий одножильный 35 мм² 35 мм² 35 мм² 35 мм² 35 мм² 35 мм²   - гибкий множильный 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² Материал корпуса Polyamide PA6 Polyamide PA6  Polyamide PA6  Polyamide PA6 Polyamide PA6 Polyamide PA6 Cрок эксплуатации не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации             -сечение проводника 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² -макс. коммутируемый ток AC ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A -макс. коммутируемое напряжение AC  ~ 250 В  ~ 250 В  ~ 250 В    ~ 250 В  ~ 250 В  ~ 250 В -макс. коммутируемый ток DC 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A -макс. коммутируемое напряжение DC 250 В 250 В 250 В 250 В 250 В 250 В Масса 396 гр. 396 гр. 396 гр. 396 гр. 396 гр. 396 гр. Номер по каталогу 100 098 100 100 100 102 100 104 100 106 100 108   100 099 100 101 100 103 100 105 100 107 100 109
