ГРОЗОСТОП ГСВ2-*/3Ф (С) УЗИП класса II / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГРОЗОСТОП ГСВ2-*/3Ф (С)
Тип:
УЗИП класса II
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГРОЗОСТОП ГСВ2-*/3Ф (С):
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП
класса II

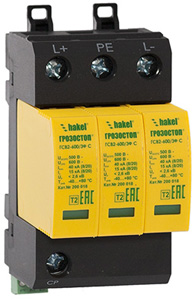

ГРОЗОСТОП® ГСВ2-*/3Ф (С)
|
|
|
|
Трехполюсные
УЗИП класса II
ограничивающего
типа.
Применяются для
защиты
оборудования
силовых цепей
фотоэлектрических
систем. Состоят
из трех сменных
варисторных
модулей и базы
для подключения
к сети и
креплению к
DIN-рейке 35 мм.
Uсpv = 400, 600,
800, 1000 В DC.
Imax(8/20) = 40
кА.
|
|
|
|
Устройства серии ГРОЗОСТОП® ГСВ2-*/3Ф (С) соответствуют УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты силовых цепей фотоэлектрических систем от импульсных перенапряжений вызванных коммутацией индуктивных и емкостных нагрузок, короткими замыканиями в распределительных электрических сетях высокого и низкого напряжения или как вторая ступень защиты в случае удара молнии в систему молниезащиты объекта или линию электропередач.
ГРОЗОСТОП® ГСВ2-*/3Ф (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса II на основе оксидно-цинковых варисторов.
• Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+.
• Состоят из сменных варисторных модулей, подлежащих замене в случае повреждения, и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax (L/PE)(8/20)= 40 кА.
• Выпускаются на максимальное длительное рабочее напряжение Uсpv = 400, 600, 800, 1000 В DC.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикаторы имеют зеленный цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ2-*/3Ф С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
|
|
|
|
Структура наименования ГРОЗОСТОП® ГСВ2-*/3Ф (С) :
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
2 - класс УЗИП в соответствии с ГОСТ Р 51992;
* - максимальное длительное рабочее напряжение, Ucpv DC;
3 - количество полюсов УЗИП;
Ф - УЗИП предназначено для защиты оборудования силовых цепей фотоэлектрических систем;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСВ2-400/3Ф С - УЗИП для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса II в соответствии с ГОСТ Р 51992, Uсpv=400 В DС, Imax(8/20)=40 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
|
|
|
|
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2-*/3Ф С
|
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2-*/3Ф
|
|
схема подключения ГРОЗОСТОП ® ГСВ2-*/3Ф (C)
|
|
визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ2-*/3Ф (С)
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса II
|
|
|
Дополнительные принадлежности:
|
импульсные разделелительные дроссели серии PI-L*
|
прибор для диагностики УЗИП TESTER H1
|
вспомогательный соединительный модуль PR100
|
|
|
|
Технические характеристики
|
|
|
|
|
|
|
|
|
|
|
Количество полюсов
|
3
|
3
|
3
|
3
|
|
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
|
II
|
II
|
|
|
|
Вид защиты
|
L-/PE, L+/PE, L-/L+
|
|
|
|
|
Макс. длительное рабочее напряжение, UCpv
|
420 В DС
|
|
|
|
|
Напряжение холостого хода фотоэлементов,Uocstc< Ucpv/1,2
|
350 В DС
|
500 В DС
|
730 В DС
|
875 В DС
|
Допустимый ток короткого замыкания, ISCWPV
|
100 А
|
100 А
|
100 А
|
100 А
|
Максимальный разрядный ток, Imax(8/20)
|
|
|
|
|
Номинальный разрядный ток, In(8/20)
|
|
15 кА
|
15 кА
|
15 кА
|
|
Уровень напряжения защиты при In, Up
|
<1,6 кВ
|
|
|
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
|
|
Время срабатывания, tA
|
< 25 нсек |
< 25 нсек
|
< 25 нсек
|
< 25 нсек |
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
|
|
Монтаж
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников, макс. значения
|
|
|
|
|
|
- жесткий одножильный
|
|
|
|
35 мм²
|
|
- гибкий множильный
|
|
|
|
|
|
Материал корпуса
|
Polyamide PA6 |
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет
|
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
|
|
|
-сечение проводника
|
1 мм² |
1 мм² |
1 мм²
|
1 мм²
|
|
-макс. коммутируемый ток AC
|
~ 0,5 A |
~ 0,5 A |
~ 0,5 A
|
~ 0,5 A |
|
-макс. коммутируемое напряжение AC
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
|
-макс. коммутируемый ток DC
|
0,1 A |
0,1 A |
0,1 A
|
0,1 A |
|
-макс. коммутируемое напряжение DC
|
250 В |
250 В
|
250 В
|
250 В
|
|
Масса
|
|
|
|
|
|
Номер по каталогу
|
200 016
|
200 018
|
200 020
|
200 022
|
|
|
200 017
|
200 019
|
200 021
|
200 023 |
|
|
|
Заказать ГРОЗОСТОП ГСВ2-*/3Ф (С) УЗИП класса II
|
|
