УЗИП класса I+II+III



Однополюсные УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-C. U0 = 230/325 В АС/DC. Iimp(10/350)= 25 кА.



Устройства серии ГРОЗОСТОП® ГСВ123-230/25 (С) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.

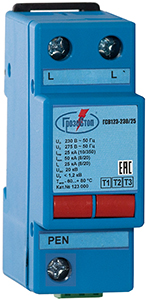

ГРОЗОСТОП® ГСВ123-230/25 (С), ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.



• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.

• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.



Структура наименования ГРОЗОСТОП®  ГСВ123-230/25 (С) :



ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо AC;
** -  импульсный ток, Iimp(10/350);
C - наличие дистанционной сигнализации рабочего состояния.



Пример: ГРОЗОСТОП® ГСВ123-230/25 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(10/350)=25 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.



cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008





Теория и особенности применения:



прибор для диагностики УЗИП TESTER H4 GIGATEST pro

Технические характеристики  ГСВ123-230/25 С    ГСВ123-230/25 Количество полюсов  1  Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011 I, II, III Вид защиты L/N, L/PEN, L/PE Номинальное напряжение системы, Uо  230/325 B AC/DC  Максимальное длительное рабочее напряжение , UC  275/385 B AC/DC  Импульсный ток, Iimp(10/350)  25 кА  Коммутируемый заряд, Q  12,5 A×сек  Удельная энергия, W/R   156 кДж/Ом  Максимальный разрядный ток, Imax(8/20) 50 кА Номинальный разрядный ток, In(8/20) 25 кА Испытательный импульс, Uoc(1,2/50)  20 кВ  Уровень напряжения защиты при Iimp, Up   <1,2 кВ   Уровень напряжения защиты при Uoc, Up  <900 В  Временное перенапряжение,  UT 335 В/5 сек Номинал защитного предохранителя 315 A  gG Номинал защитного предохранителя при "V" - соединении  125 A  gG  Допустимый ток короткого замыкания, Ip 80 кА Рабочая температура, υ -60°C...+80°C Время срабатывания, tA < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP20 Монтаж DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения 50 мм²  Материал корпуса  Polyamide PA6 Cрок эксплуатации не менее 10 лет Контакты дистанционной сигнализации   -электрическая прочность 3,75 кВэфф -сопротивление изоляции 2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A -макс. коммутируемое напряжение  ~ 250 В Масса 300 гр. Номер по каталогу 123 000   123 001
