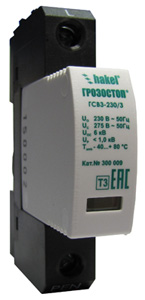

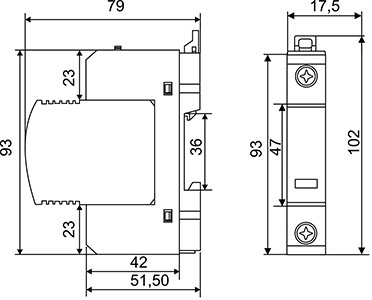

Однополюсные УЗИП класса испытаний III ограничивающего типа. Применяются для защиты фазного проводника в системах переменного тока и полюсов в системах постоянного тока. Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 230/325 В AC/DC. In(8/20)= 3, 9 кА.
|
|
|
|
Устройства серии ГРОЗОСТОП® ГСВ3-230/** испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.
ГРОЗОСТОП® ГСВ3-230/**, ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
• Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 3, 9 кА, Uoc(1.2/50)= 6, 18 кВ.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/325 В AC/DC.
• Применяются в сетях переменного и постоянного тока с системами заземления типа TNC, TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
|
|
|
|
Структура наименования ГРОЗОСТОП® ГСВ3-230/**:
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 - номинальное напряжение системы, Uо AC;
** - номинальный разрядный ток, In(L/N)(8/20).
Пример: ГРОЗОСТОП® ГСВ3-230/9 - УЗИП для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, In(L/N)(8/20)=9 кА, один полюс.
|
|
|
|
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ3-230/**
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСВ3-230/** к сети переменного тока с системой заземления типа TN-C
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСВ3-230/** к сети постоянного тока с системой заземления типа TN-C система а
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса III
|
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
|
|
|
|
Технические характеристики
|
ГСВ3-230/3
|
|
|
Количество полюсов
|
1
|
1
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
III
|
III
|
|
Вид защиты
|
L/N, L/PEN, L/PE, L-/L+, L+/PE, L-/PE
|
L/N, L/PEN, L/PE, L-/L+, L+/PE, L-/PE
|
|
Номинальное напряжение системы, Uо
|
230/325 В АС/DC |
230/325 В АС/DC
|
|
Максимальное длительное рабочее напряжение, UC
|
|
275 В АС/385 B DC
|
|
Номинальный разрядный ток L/PEN, In(8/20)
|
3 кА
|
9 кА
|
|
Испытательный импульс L/PEN, Uoc(1,2/50)
|
6 кВ
|
18 кВ
|
|
Уровень напряжения защиты L/PEN при Uoc, Up
|
<1,0 кВ
|
<1,1 кВ
|
|
Временное перенапряжение L/PEN, UT
|
|
335 В/5 сек
|
|
Номинал защитного предохранителя
|
|
25 A gG
|
|
Допустимый ток короткого замыкания, Ip
|
|
6 кА
|
|
Рабочая температура, υ
|
-40°C...+80°C
|
-40°C...+80°C
|
|
Время срабатывания L/PEN, tA
|
< 25 нсек
|
< 25 нсек
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP20
|
IP20
|
|
Монтаж
|
DIN-рейка 35 мм |
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников, макс. значения
|
6 мм²
|
6 мм²
|
|
Материал корпуса
|
Polyamide PA6
|
Polyamide PA6
|
|
Cрок эксплуатации
|
не менее 10 лет |
не менее 10 лет
|
|
Масса
|
|
90 гр.
|
|
Номер по каталогу
|
300 009
|
300 010
|
|
|
