Наименование:

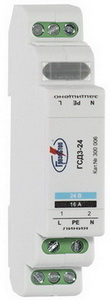

ГСД3-24/(**), ГСД3-60/(**), ГСД-110/(**)

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСД3-24/(**), ГСД3-60/(**)...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

ГСД3-24/(**), ГСД3-60/(**), ГСД-110/(**)






Габаритный чертеж DTR */**/1500






Двухполюсные УЗИП класса испытаний III комбинированного типа, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo = 24, 60, 110 В AC/DC. In (8/20)= 1, 3 кА.

Устройства серии ГРОЗОСТОП® ГСД3-* (**)  испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011.  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

ГРОЗОСТОП® ГСД3-* (**), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях L/N, L(N)/PE, L-/L+, L-(+)/PE.
 Выпускаются на номинальное рабочее напряжение системы Uо= 24, 60, 110 AC/DC.
• Применяются в сетях переменного тока с системами заземления типа TN-S, IT и TN-C система b, TN-S система а в сетях постоянного тока.
• Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-* КЦ.
 Возможно параллельное и последовательное подключение к защищаемой сети.
• Способны отводить импульсы тока In(8/20) = 1, 3 кА, Uoc(1.2/50)= 2, 6 кВ.
 Для удаленного контроля серия ГСД3-* cнабжена “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния ГСД3-* проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет. ГСД3-* КЦ не имеет визуальной сигнализации работоспособного состояния.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III.

Структура наименования ГРОЗОСТОП®  ГСД3-* (**):

ГСД - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо= 24, 60, 110 AC/DC;
** - дополнительные модификации УЗИП:
     - КЦ - исключена визуальная сигнализация для уменьшения токов утечки.

Пример: ГРОЗОСТОП® ГСД3-24   - УЗИП для защиты  оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=24 В АС/DC.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-*
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-* КЦ
схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к однофазной сети с системой заземления типа TN-S
схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к однофазной сети с системой заземления типа IT
схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к сети постоянного тока с системой заземления типа TN-S система а
схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к сети постоянного тока с системой заземления типа TN-C система b

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III
Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-24 КЦ.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики

ГСД3-24
ГСД3-60
ГСД3-110
ГСД3-24 КЦ
ГСД3-60 КЦ
ГСД3-110 КЦ
Количество полюсов
2
2

Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
III
III
III
Вид защиты
L/N, L(N)/PE, L-/L+, L-(+)/PE
L/N, L(N)/PE, L-/L+, L-(+)/PE
L/N, L(N)/PE, L-/L+, L-(+)/PE
Номинальное напряжение системы AC/DC, Uо
24 В
60 В
110 В
Максимальное длительное рабочее напряжение AC/DC, UC
30/40 B
70/90 B
120/1650 B
Максимальный разрядный ток L/N, L(N)/PE, Imax(8/20)
2 кА
2 кА
4,5 кА
Номинальный разрядный токL/N, L(N)/PE, In(8/20)
1 кА
1 кА
3 кА
Испытательный импульсL/N, L(N)/PE Uoc(1,2/50)
2 кВ
2 кВ
6 кВ
Уровень напряжения защитыL/N при Uoc, Up
<150 В
<250 В
<350 В
Уровень напряжения защитыL(N)/PE при Uoc, Up
<100 В
<150 В
<200 В
Рассеиваемая мощность, при t=20 0C
 < 0,5 Вт
< 0,5 Вт
< 0,5 Вт
Ток утечки светодиодной сигнализации L/PE для ГСД3-*
<1 мА
<1 мА
<1 мА
Ток утечки светодиодной сигнализации L/PE для ГСД3-* КЦ
-
-
-
Номинал защитного предохранителя при параллельном подключении
25 A  gG
25 A  gG
25 A  gG
Номинал защитного предохранителя при последовательном подключении
16 A  gG
16 A  gG
16 A  gG
Рабочая температура, υ
-40°C...+80°C
-40°C...+80°C
-40°C...+80°C
Время срабатывания L/N, tA
< 25 нсек
< 25 нсек
< 25 нсек
Время срабатывания L(N)/PE, tA
< 100 нсек
< 100 нсек
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP20
IP20
IP20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников


- жесткий одножильный
0.25-2.5 мм²
0.25-2.5 мм²
0.25-2.5 мм²
- гибкий множильный
0.25-1.5 мм²
0.25-1.5 мм²
0.25-1.5 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
Polyamide PA6
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации



-макс. коммутируемый ток АС
3 A
3 A
3 A
-макс. коммутируемое напряжение АС
250 В
250 В
250 В
Масса
52 гр.
52 гр.
52 гр.
Номер по каталогу
ГСД3-24 №300 006
ГСД3-60 №300 007
ГСД3-110 №300 011

ГСД3-24 КЦ №300 026
ГСД3-60 КЦ №300 027
ГСД3-110 КЦ №300 021
