Четырехполюсные УЗИП класса испытаний III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230 В 50 Гц. In(8/20)= 3, 9 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
|
|
|
|
Устройства серии ГРОЗОСТОП® ГСК3-230/** 3+1 испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

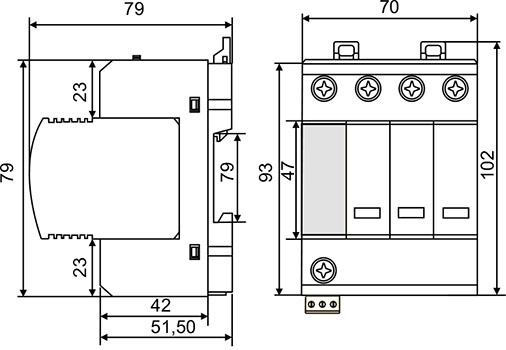

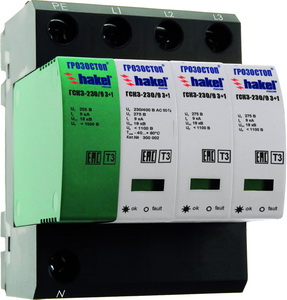

ГРОЗОСТОП® ГСК3-230/** 3+1, ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE .
• Состоят из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 3, 9 кА, Uoc(1.2/50)= 6, 18 кВ.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/400 В 50 Гц.
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
|
|
|
|
Структура наименования ГРОЗОСТОП® ГСК3-230/** 3+1:
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 - номинальное напряжение системы, Uо AC;
** - номинальный разрядный ток, In(8/20);
3+1 -количество полюсов и схема подключения УЗИП.
Пример: ГРОЗОСТОП® ГСК3-230/9 3+1 - УЗИП для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, In(8/20)=9 кА, четыре полюса, схема включения для защиты от поперечных перенапряжений.
|
|
|
|
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 3+1
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 3+1 к трехфазной сети с системой заземления типа TN-S
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 3+1 к трехфазной сети с системой заземления типа TТ
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса III
|
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
|
|
|
|
Технические характеристики
|
ГСК3-230/3 3+1
|
|
|
Количество полюсов
|
4
|
4
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
III
|
III
|
|
Вид защиты
|
|
L/N, N/PE
|
|
Номинальное напряжение системы / 50 Гц, Uо
|
230/400 В
|
230/400 В
|
|
Максимальное длительное рабочее напряжение / 50 Гц, UC
|
|
275 B
|
|
Номинальный разрядный ток L/N, In(8/20)
|
3 кА
|
9 кА
|
|
Номинальный разрядный ток N/PE, In(8/20)
|
3 кА
|
9 кА
|
|
Испытательный импульс L/N, Uoc(1,2/50)
|
6 кВ
|
18 кВ
|
|
Испытательный импульс N/PE, Uoc(1,2/50)
|
6 кВ |
18 кВ
|
|
Уровень напряжения защиты L/N приUoc, Up
|
<1,0 кВ
|
<1,1 кВ
|
|
Уровень напряжения защиты L/N-PE при Uoc, Up
|
<1,5 кВ
|
<1,5 кВ
|
|
Временное перенапряжение L/N, UT
|
|
335 В/5 сек
|
|
Временное перенапряжение L/N-PE, UT
|
400 В/5 сек
|
400 В/5 сек
|
|
Временное перенапряжение L+N/PE, UT
|
1200 В + Uo/0,2 сек
|
1200 В + Uo/0,2 сек
|
|
Номинал защитного предохранителя
|
|
25 A gG
|
|
Допустимый ток короткого замыкания, Ip
|
|
6 кА
|
|
Рабочая температура, υ
|
-40°C...+80°C
|
-40°C...+80°C
|
|
Время срабатывания L/N, tA
|
< 25 нсек
|
< 25 нсек
|
|
Время срабатывания N/PE, tA
|
< 100 нсек
|
< 100 нсек
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP20
|
IP20
|
|
Монтаж
|
DIN-рейка 35 мм |
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников, макс. значения
|
6 мм²
|
6 мм²
|
|
Материал корпуса
|
Polyamide PA6
|
Polyamide PA6
|
|
Cрок эксплуатации
|
не менее 10 лет |
не менее 10 лет
|
|
Масса
|
|
455 гр.
|
|
Номер по каталогу
|
300 000
|
300 001
|
|
|
