Наименование:
ГСР100 Ex

Тип:
Разделительные искровые разрядники

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:
–

Цена ГСР100 Ex:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
Разделительные искровые разрядники
Разделительные искровые разрядники

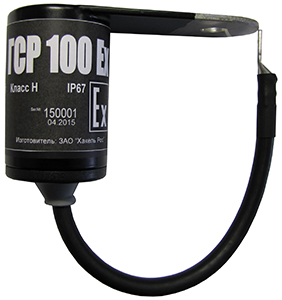

ГСР100 Ex

ГСР100 Ex

Взрывозащищенный разделительный разрядник для уравнивания потенциалов во взрывоопасных зонах. Iimp(10/350)=100 кА. Применяется в молниезащите и трубопроводных системах.

Разделительный разрядник ГСР100 Ex, ТУ 3428-002-79740390-2007 предназначен для уравнивания потенциалов во взрывоопасных зонах между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом.

ГСР100 Ex, ТУ 3428-002-79740390-2007 – искровой разделительный разрядник.
• Способен отводить импульсы тока Iimp (10/350)=100 кА.
• Применяется во взрывоопасных зонах помещений и наружных установок, где возможно образование паро- и газовоздушных взрывоопасных смесей категории II и групп Т1 – Т6 по ГОСТ Р МЭК 60079-20-1-2011, в соответствии с присвоенной маркировкой взрывозащиты 1Ex mb II T6 Gb X ГОСТ Р 60079-0-2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах.
• Применяется в зонах помещений и наружных установок, опасных по воспламенению горючей пыли, в соответствии с присвоенной маркировкой взрывозащиты Ex mb IIIC T800C Db X, ГОСТ Р МЭК 60079-14 – 2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах.
• Для подключение разрядника применяется медный проводник сечением 25 мм² длиной 200 мм с клеммным наконечником d=13 мм и монтажная пластина с отверстием d=13 мм.

• По согласованию возможно изменение длины проводника.

• Соответствует классу разрядника H по ГОСТ Р МЭК 62561.3-2014.

• Соответствует п.12.2 «Временных технических требований к вставкам (муфтам) электроизолирующим», утвержденным ОАО «Газпром» 28.04.2010 г. .

Защитное действие разрядника основано на пробое газового промежутка волной перенапряжения, при котором металлические части находящиеся под разными потенциалами кратковременно соединяются между собой, тем самым исключается возможность пробоя изолятора.

При достижении напряжение напряжения пробоя, сопротивление разрядника резко падает с величины >1 ГОм до 0,001 ÷ 0,002 Ом и из-за ионизации газа происходит дуговой разряд. После окончания воздействия перенапряжения разрядник восстанавливает свое высокое сопротивление и разрывает соединение.

Область применения:

ГСР 100 Ex предназначен для уравнивания потенциалов во взрывоопасных зонах между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом:

- молниезащитное уравнивание потенциалов в соответствии с IEC 62305-3 (2010);

- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с ГОСТ Р 50571.5.54 - 2011;

- изолирующие вставки, изолирующие фланцевые соединения трубопроводов, находящиеся под катодной защитой;

- заземленные конструкции объекта и трубопроводы, находящиеся под катодной защитой;

- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

Обеспечение взрывозащиты:

Взрывозащищенность разделительного разрядника обеспечивается взрывозащитой вида «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012 и выполнением его конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011, а именно:

- электрические элементы разделительного разрядника ГСР100 Ex заключены в оболочку со степенью защиты от внешних воздействий IP66 (IP67) с толщиной стенки более 0,5 мм;

- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием в заливке воздушных полостей, трещин, отслоений, что соответствует требованиям ГОСТ Р МЭК 60079-18-2012;

- температура нагрева наружной поверхности оболочек изделий не превышает допустимую для температурных классов Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды;

- постоянно подсоединенный кабель введен в оболочку и залит компаундом;

- механическая прочность оболочки разрядника соответствует требованиям ГОСТ Р МЭК 60079-0 – 2011;

- соблюдением специальных условий безопасного применения при эксплуатации, которые описаны в п. 1.6 РЭ.

Специальные условия безопасного применения «Х»:

Знак «Х» в маркировке взрывозащищенного разделительного разрядника ГСР 100 Ex указывает на его безопасное применение, заключающееся в следующем:

• запрещается включение разрядника в цепи L-N, L-PEN, L-PE;

• место подключения должно быть очищено от грязи и краски;

• разрядник должен крепиться к оборудованию таким образом, чтобы не допускать перегиба кабеля;

• при повреждении корпуса разрядника запрещается его дальнейшее использование.

Сертификаты:

сертификат соответствия №ТС RU C-RU.МН04.В.00285 Взрывозащищенные разделительные разрядники типов HGS100 Ex, HGS100 Ex IP67 и ГСР100 Ex требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

сертификат соответствия №ТС RU C-RU.МЛ02.В.00230 Устройств защиты от импульсных перенапряжений требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".

сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

Технические характеристики	ГСР100 Ex
Категория размещения	внутреннее/наружное
Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011	1Ex mb II T6 Gb X, Ex mb IIIC T800C Db X
Класс импульсного тока согласно МЭК 62561-3:2012	H
Импульсный ток (10/350), Iimp	100 кА
Коммутируемый заряд, Q	50 A×сек
Удельная энергия, W/R	2500 кДж/Ом
Номинальное импульсное пробивное напряжение с формой импульса 1,2/50 мкс, U_{r imp}	<1500 В
Номинальное выдерживаемое напряжение промышленной частоты, U_{W AC}	230 В
Сопротивление изоляции при 100 В DC, Ris	> 1 ГОм
Емкость на частоте 1 МГц, С	5 пкФ
Материал корпуса	двухкомпонентный герметизирующий компаунд / нержавеющая сталь
Категория размещения по ГОСТ 15150-69	УХЛ1
Рабочая температура, υ	-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 67
Cрок службы	10 лет
Масса	475 гр.
Габаритные размеры, мммммм	1174572
Номер по каталогу	100 014
