ГСР50 Разделительные искровые разрядники / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГСР50
Тип:
Разделительные искровые разрядники
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГСР50:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
Разделительные искровые разрядники
Разделительные
искровые разрядники

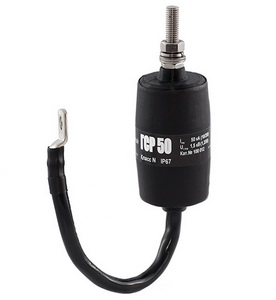

ГСР50
|
|
|
ГСР50
|
|
|
|
Разделительный разрядник для
уравнивания потенциалов.
Iimp(10/350)=50 кА. Применяется
в молниезащите и трубопроводных
системах. |
|
|
|
|
|
Разделительный
разрядник ГСР50, ТУ
3428-002-79740390-2007 предназначен
для уравнивания
потенциалов
между
металлическими
составными
частями и
элементами
объекта, которые
не могут быть по
условиям
эксплуатации
напрямую
электрически
соединены друг с
другом.
ГСР50,
ТУ
3428-002-79740390-2007
– искровой
разделительный
разрядник.
• Способен
отводить
импульсы тока Iimp (10/350)=50
кА.
• Для
подключение
разрядника
применяется медный проводник
сечением 25 мм²
длиной 200 мм с
клеммным
наконечником
d=13 мм и
шпилька с гайкой
с резьбой М10.
• По
согласованию
возможно
изменение длины
проводника.
• Соответствует
классу
разрядника N по
ГОСТ Р МЭК
62561.3-2014.
Защитное
действие
разрядника
основано на
пробое газового
промежутка
волной
перенапряжения,
при котором
металлические
части
находящиеся под
разными
потенциалами
кратковременно
соединяются
между собой, тем
самым
исключается
возможность
пробоя
изолятора.
При достижении
напряжение
напряжения
пробоя,
сопротивление
разрядника резко
падает с
величины >1 ГОм
до 0,001
÷ 0,002 Ом и
из-за ионизации
газа происходит
дуговой разряд.
После окончания
воздействия
перенапряжения
разрядник
восстанавливает
свое высокое
сопротивление и
разрывает
соединение.
|
|
|
|
Область
применения:
|
ГСР50 предназначен для уравнивания потенциалов между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом:
- молниезащитное уравнивание потенциалов в соответствии с IEC 62305-3 (2010);
- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с ГОСТ Р 50571.5.54 - 2011;
- изолирующие вставки, изолирующие фланцевые соединения трубопроводов, находящиеся под катодной защитой;
- заземленные конструкции объекта и трубопроводы, находящиеся под катодной защитой;
- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.
|
|
|
|
|
Безопасное
применение
ГСР50,
заключается в
следующем:
• запрещается включение разрядника в цепи L-N, L-PEN, L-PE;
• место подключения должно быть очищено от грязи и краски;
• разрядник должен крепиться к оборудованию таким образом, чтобы не допускать перегиба кабеля;
• при повреждении корпуса разрядника запрещается его дальнейшее использование.
|
|
|
|
|
сертификат
соответствия №ТС
RU
C-RU.МЛ02.В.00230
Устройств защиты
от импульсных
перенапряжений
требованиям
Технического
регламента
Таможенного
союза ТР ТС
004/2011 "О
безопасности
низковольтного
оборудования".
|
|
сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
|
|
|
Технические характеристики
|
ГСР50 |
|
Категория размещения
|
внутреннее/наружное
|
|
Класс импульсного тока согласно МЭК 62561-3:2012
|
N
|
|
Импульсный ток (10/350), Iimp
|
50 кА
|
|
Коммутируемый заряд, Q
|
25 A×сек
|
|
Удельная энергия, W/R
|
1250 кДж/Ом
|
Номинальное импульсное пробивное напряжение с формой импульса 1,2/50 мкс, Ur imp
|
<1500 В
|
Номинальное выдерживаемое напряжение промышленной частоты, UW AC
|
230 В
|
|
Сопротивление изоляции при 100 В DC, Ris
|
> 1 ГОм
|
|
Материал корпуса
|
двухкомпонентный герметизирующий компаунд / PoliamidPA6
|
|
Категория размещения по ГОСТ 15150-69
|
УХЛ1
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 67
|
|
|
