Устройства молниезащитные комплектные УМК
Молниеприёмные мачты и молниеприёмники
Молниеприёмники
серии МН-ХР
|

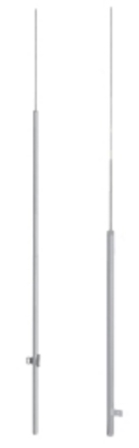

Молниеприёмники из нержавеющей
стали, предназначены для защиты
зданий и сооружений от прямых
ударов молний. |
|
|
|
|
|
|
|
• Соответствует ГОСТ Р МЭК 62561-2-2014 «Компоненты систем молниезащиты- Часть 2: Требования к проводникам и заземляющим элементам»;
• Соответствует ГОСТ Р МЭК 62305-1-2010;
• Соответствует СО-153-34.21.122-2003;
• По способу крепления молниеприемники предлагаются двух типов:
- для крепления на горизонтальной поверхности;
- для крепления к вертикальной поверхности.
• Мачта изготовлена из нержавеющей стали с алюминиевой спицей длинной 1 м.;
• Состоит из нескольких стыкующихся частей, которые фиксируются при помощи болтов;
• Рассчитаны на применение в районах со скоростью ветра до 184 км/ч;
• Поставляются в составе устройств молниезащитных комплектных УМК.
|
|
|
|

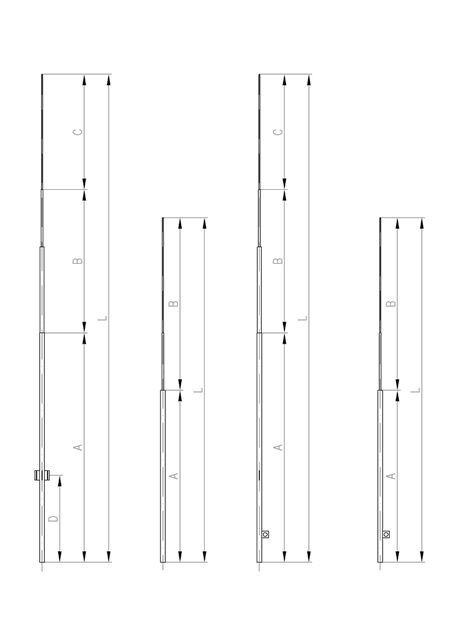

Код оборудования
|
Высота молниеприёмника L, мм
|
Количество частей, А/В, А/В/С, м |
Номинальный размер Ø, мм
|
Расстояние до планки D, мм
|
Вес, кг |
№ по каталогу для горизонтальной поверхности |
№ по каталогу для вертикальной поверхности |
|
МН-ХР-3000
|
3000 |
2-части, 1,5/1,5
|
42/16/10
|
-
|
5,200
|
800041
|
800041В |
|
МН-ХР-3500
|
3500 |
2-части, 2,0/1,5 |
42/36/16/10 |
- |
5,500 |
800042 |
800041В |
| МН-ХР-4000 |
4000 |
2-части, 2,5/1,5 |
42/36/16/10 |
-
|
7,400 |
800043 |
800043В |
|
МН-ХР-4500
|
4500 |
2-части, 3,5/1,0 |
42/36/16 |
800
|
9,200 |
800044 |
800044В |
| МН-ХР-5000 |
5000 |
2-части, 3,5/1,5 |
42/36/16/10 |
800 |
9,100 |
800045 |
800045В |
| МН-ХР-5500 |
5500 |
2-части, 4,0/1,5 |
42/36/16/10 |
800 |
10,800 |
800046 |
800046В |
| МН-ХР-6000 |
6000 |
3-части, 2,0/2,0/2,0
|
60/42/36/20/16 |
1160
|
18,500 |
800047 |
800047В |
| МН-ХР-6500 |
6500 |
3-части, 2,5/2,0/2,0 |
60/42/36/20/16/10 |
1160 |
19,300 |
800048 |
800048В |
| МН-ХР-7000 |
7000 |
3-части, 3,0/2,0/2,0 |
60/42/36/20/16 |
1160 |
23,500 |
800049 |
800049В |
| МН-ХР-7500 |
7500 |
3-части, 3,5/2,0/2,0 |
60/42/36/20/16/10 |
1160 |
23,400 |
800050 |
800050В |
| МН-ХР-8000 |
8000 |
3-части, 4,0/2,0/2,0 |
60/42/36/20/16 |
1160 |
28,600 |
800051 |
800051В |
| МН-ХР-9000 |
9000 |
3-части, 4,0/2,5/2,5 |
60/42/36/20/16/10 |
1160 |
38,700 |
800052 |
800052В |
|
МН-ХР-10000
|
10000
|
3-части, 5,0/2,5/2,5 |
60/42/36/20/16/10 |
1160 |
49,500 |
800054
|
800054В |
|
МН-ХР-11000
|
11000
|
3-части, 5,0/3,5/2,5 |
60/42/36/20/16/10 |
3500
|
60,100
|
800055
|
800055В |
| МН-ХР-12000 |
12000
|
3-части, 6,0/3,5/2,5 |
60/42/36/20/16/10 |
3500
|
71,200 |
800056
|
800056В |
|
|
|
