СИТЭ-100К

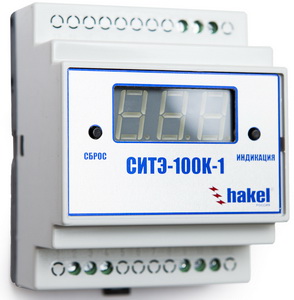

блок регистрации СИТЭ-100К-1
индуктивный датчик ИД-*К





Счетчики серии СИТЭ-100К предназначены для подсчета импульсов тока  длительностью 10-6 - 10-2 сек  с амплитудными значениями 0,1-100 кА протекающих в цепях установки УЗИП при их срабатывании от воздействия грозовых и коммутационных перенапряжений.



Подсчет количества срабатываний УЗИП позволяет оценивать их ресурс по принципу - "чем больше срабатываний, тем меньше ресурс".



Контакты дистанционной сигнализации счетчика замыкаются при регистрации количества импульсов кратного определенному значению, по умолчанию установлено количество импульсов кратное 5. Контакты способны коммутировать напряжение сети  ~ 220 В  50 Гц при токе нагрузки до 100 мА. Продолжительность замкнутого состояния контактов 17 сек.

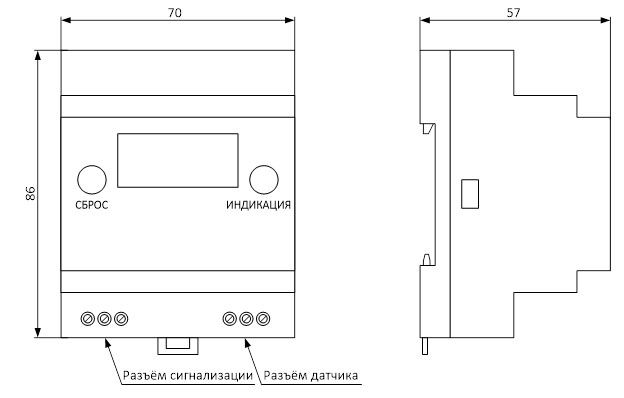

Блок регистрации СИТЭ-100К-*



Блок регистрации выпускается в следующих модификациях:

- СИТЭ-100К-1 - с электропитанием от сети переменного тока 220 В 50 Гц;

- СИТЭ-100К-2 - со встроенным батарейным модулем питания.



Блок регистрации производит подсчет импульсов напряжения поступающих от индуктивного датчика и записывает результат в энергонезависимую память. Максимальное число зарегистрированных импульсов равно 999. При превышении этого значения информация сохраняемая в памяти обнуляется и подсчет начинается заново.  В случае необходимости можно обнулить текущее состояние счетчика, не дожидаясь его переполнения. Для принудительного обнуления счетчика необходимо нажать кнопку «Сброс».





СИТЭ-100К-2

Питание блока регистрации осуществляется от 1 гальванического элемента типоразмера  A316/LR06/АА.



Сертификаты:

декларация о соответствии TC N RU Д-RU.МЛ02.В.00060 Счетчик импульсов тока электромагнитный СИТЭ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".



Технические характеристики  СИТЭ-100К-1 СИТЭ-100К-2 Напряжение питания  промышленная сеть 85-264 В 50 Гц батарея 1,2-4,5 В DC Диапазоны значений регистрируемого тока:     - с датчиком ИД-10К 0,1 - 10 кА 0,1 - 10 кА - с датчиком ИД-100К  10-100  кА 10-100 кА Длительность регистрируемых импульсов, с 10-6- 10-2 10-6- 10-2 Количество регистрируемых импульсов тока  000 - 999 000 - 999  Диаметр провода, подключаемого к датчику ИД до 12 мм  до 12 мм   Рекомендуемое положение вертикальное вертикальное  Срок эксплуатации 100 000 ч 100 000 ч  Рабочая температура -40°C - +80°C  -40°C - +80°C   Степень защиты в соответствии с ГОСТ 14254  IP 20 IP 20  Климатическое исполнение по ГОСТ 15150-69  УХЛ2.1  УХЛ2.1   Параметры контакта дистанционной сигнализации:      -коммутируемое напряжение 220 В АС  220 В АС    -коммутируемый ток  100 мА 100 мА   -продолжительность замкнутого состояния 17 сек  17 сек   Номер по каталогу 910 000 910 001

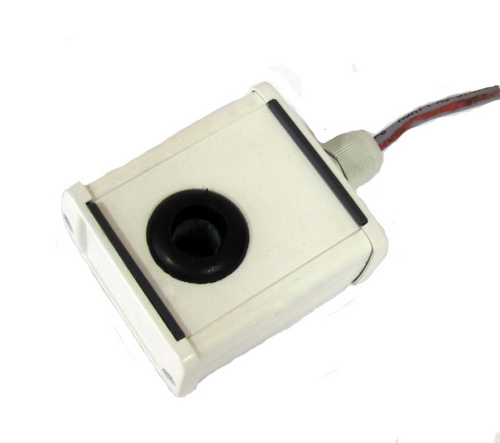

Индуктивные датчики ИД-10К, ИД-100К



- ИД- 100К - диапазон регистрируемых импульсов тока 1÷100 кА.



Индуктивный датчик предназначен для преобразования импульса тока, протекающего в контролируемом проводнике, в импульс напряжения установленной амплитуды для подачи его на вход  блока регистрации. Чувствительность датчика определяет нижний  порог срабатывания  устройства в целом и может настраиваться в соответствии с требованиями заказчика. В типовом исполнении счетчик  регистрирует импульсы тока 8/20 и 10/350 мкс в диапазоне 0,1-10 кА или 1-100 кА (в зависимости от модификации).

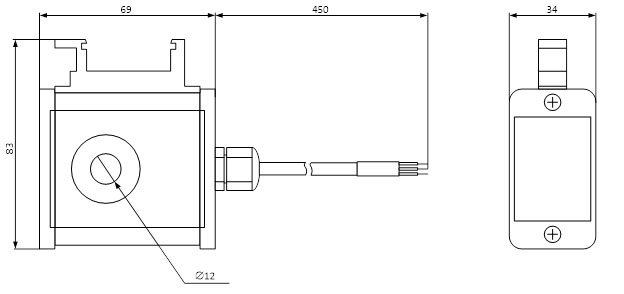

Конструкция датчика допускает его установку на кабель диаметром  до 12 мм. Крепление датчика может быть осуществлено на стандартную 35 мм DIN-рейку. Датчик подключается к блоку регистрации с помощью гибкого кабеля. Стандартная длина кабеля может быть выбрана из диапазона  0,5; 1,0; 1,5; 2,0 м. По умолчанию датчики комплектуются кабелем 1,0 м.



Технические характеристики  ИД-10К  ИД-100К  Диапазон значений регистрируемого тока   0,1 - 10 кА   1 - 100 кА    Номер по каталогу 910 002 910 003





Установка счетчиков СИТЭ на удаленных и необслуживаемых постоянно объектах систем автоматики, телемеханики и связи газо- и нефтетранспортной  отраслей, железнодорожного транспорта, энергетики  и т.д. позволяет подсчитывать количество срабатываний УЗИП и оценивать их ресурс.

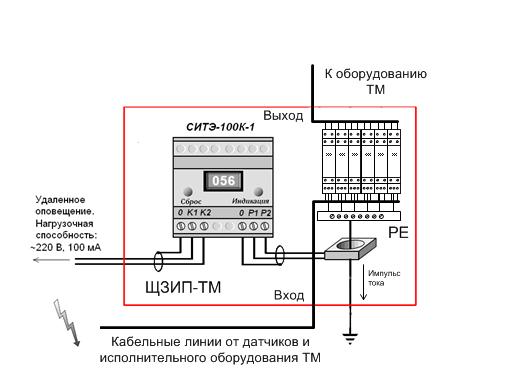

Счетчик устанавливается внутри помещений, блок-боксов или шкафов уличного исполнения с высокой степенью защиты от проникновения воды и пыли (не ниже IP55). Индуктивный датчик устанавливается на заземляющий проводник от УЗИП (группы УЗИП, например, установленных в щитке ЩЗИП® или ЩЗИП-ТМ®), в  котором будет осуществляться контроль прохождения импульсных токов. Блок регистрации крепится на DIN-рейку в удобном месте с учетом длины кабеля от индуктивного датчика.

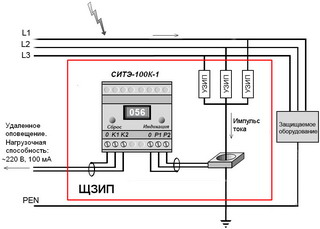

Включение СИТЭ-100К-1 в ЩЗИП®  для регистрации импульсов тока в распределительной сети 380 В 50 Гц с сиcтемой заземления типа TN-C
