Назначение:

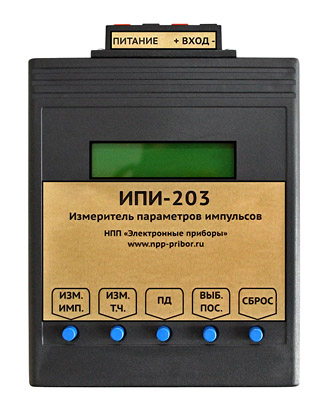

ИПИ-203 является универсальным малогабаритным прибором для
контроля и измерений временных параметров аппаратуры
координатных АТС типа АТСК-У, Пентаконта и др. АТС.
Фактически, он представляет собой измеритель параметров
импульсов собранный с применением микроконтроллера с кварцевой
стабилизацией тактовой частоты и современным программным
обеспечением.
За счёт применения микропроцессорной техники и специальных
программ достигается высокая точность измерения, простота и
удобство в работе.
Применяется в лабораториях АТС, МТТС и телеграфных станциях
при наладке и проверке средств импульсной техники и
коммутационного оборудования взамен приборов устаревших типов (
ИИВ, ИНИР, ДИИВ, ДИНИР и т.п.).
Прибор измеряет длительность импульсов и интервалов для
импульсов положительной и отрицательной полярности. Имеет
переключаемую отстройку от дребезга входных импульсов. Измеряет
длительность «пакетов» тональной частоты и пауз между ними.
Измерение длительности импульсов и интервалов:
Прибор измеряет
длительность импульсов и интервалов в диапазоне 10 мс - 16000
мс. Результаты измерений отображаются в нижней строке индикатора
Также отображается полярность напряжения входного сигнала знаком
«+» и «-» и полярность импульса - стрелками вверх или вниз.
После прохождения серии импульсов на индикаторе отображаются
параметры последнего импульса и паузы из серии.
Измерение производится по уровню ±30 В. Погрешность ±0,2% ±1
мс.
Измерение длительности тональных посылок и пауз:
Прибор измеряет длительность тональных посылок и пауз в
диапазоне 50 мс - 16000 мс. Результаты измерений отображаются в
верхней строке индикатора. В нижней строке индикатора знаком «*»
отображается наличие тонального сигнала. Измеряемые тональные
сигналы должны иметь уровень от -10 дБ до +10 дБ и частоту от
200 Гц до 20 кГц. Погрешность ±0,2% ±10 мс.
Подавление дребезга:
Прибор может подавлять импульсы «дребезга» с постоянной
времени 5 мс или 20 мс. Импульсы дребезга усредняются и
добавляются к длительности основного импульса. Если импульс не
поражен дребезгом, то подавление дребезга не влияет на точность
измерения. Подавление дребезга можно отключить
Измерение частоты тонального сигнала:
Прибор измеряет частоту тональных сигналов с уровнем от -10
дБ до +10 дБ и частотой от 10 Гц до 20 кГц. Погрешность ±0,2% ±1
Гц. Интервал измерения - 1 с.
